Giắc cắm WAIN HD-128 (2 × 64) là lõi giắc mật độ rất cao (ultra-high density) dành cho nhiều đường tín hiệu và điều khiển 10 A. Theo đối chiếu catalog WAIN 2024 và catalog ILME, lõi giắc này là phương án thay thế cho ILME CD 64 + CD 64: cùng số cực, dòng và điện áp định mức theo catalog. Lõi ghép đôi: dùng hai nửa 64 cực.
Thay thế ILME CD 64 + CD 64 bằng WAIN HD-128 (2 × 64)
| Kiểu đấu nối | ILME (đực / cái) | WAIN đực | Mã đặt hàng WAIN đực | WAIN cái | Mã đặt hàng WAIN cái |
|---|---|---|---|---|---|
| Đấu bấm (crimp) – chân tiếp xúc đặt riêng | CDM 64 / CDF 64 | HD-064-MC | 125 064 010 0001 | HD-064-FC | 125 064 020 0001 |
| Đấu bấm (crimp) – chân tiếp xúc đặt riêng | CDM 64 (nửa thứ hai) / CDF 64 (nửa thứ hai) | HD-064-MC(Z) | 125 064 010 0002 | HD-064-FC(Z) | 125 064 020 0002 |
So sánh nhanh thông số ILME và WAIN
| Tiêu chí | ILME | WAIN |
|---|---|---|
| Số cực | ILME: 128 poles + m | WAIN: 128 (2 × 64) + PE |
| Dòng và điện áp | ILME: 10A 250V 4kV 3; 10A 230/400V 4kV 2 | WAIN: Dòng định mức: 10 A; Điện áp định mức: 250 V; Điện áp xung định mức: 4 kV |
| Cỡ vỏ (enclosure) ILME tương ứng | ILME: size 104.62 | WAIN: xem mục vỏ/đế tương thích bên dưới |
Đối chiếu dựa trên catalog của hai hãng, chưa phải xác nhận hoán đổi 100% của nhà sản xuất. Trước khi thay, hãy kiểm tra bố trí chân, kích thước lắp, kiểu đấu nối, vỏ/đế và chân tiếp xúc. Chân tiếp xúc bấm của hai hãng cần tra riêng theo tiết diện dây, không mặc định dùng lẫn.
Thông số kỹ thuật WAIN HD-128 (2 × 64)
| Dòng định mức | 10 A |
|---|---|
| Điện áp định mức | 250 V |
| Điện áp xung định mức | 4 kV |
| Cấp ô nhiễm | 3 (cũng có thể cấp 2: 10 A – 230/400 V – 4 kV) |
| Số tiếp điểm | 128 (2 × 64) + PE |
| Điện áp theo UL | 600 V |
| Vật liệu tiếp điểm (chân bấm) | Hợp kim đồng, mạ vàng cứng |
| Điện trở tiếp xúc (chân bấm) | ≤ 3 mΩ |
| Tiết diện dây (chân bấm) | 0,14 – 2,5 mm² (AWG 26–14) |
| Chân dập (stamped), nếu dùng | Hợp kim đồng, mạ bạc cứng; 0,5–1,5 mm² hoặc 1,5–2,5 mm²; tuốt dây 6 mm; điện trở ≤ 5 mΩ |
| Điện trở cách điện | ≥ 10¹⁰ Ω |
| Vật liệu thân lõi giắc | Polycarbonate (PC), chống cháy UL 94 V0 |
| Dải nhiệt độ làm việc | −40 °C … +125 °C |
| Tiêu chuẩn | DIN EN 60664, DIN EN 61984 |
Nguồn: catalog WAIN 2024; giá trị tham khảo, cần đối chiếu đường cong giảm tải và điều kiện lắp đặt.
Mã đặt hàng (Order No.)
| Kiểu đấu nối | Giắc đực | Mã đặt hàng | Giắc cái | Mã đặt hàng |
|---|---|---|---|---|
| Đấu bấm (crimp) – chân tiếp xúc đặt riêng | HD-064-MC | 125 064 010 0001 | HD-064-FC | 125 064 020 0001 |
| Đấu bấm (crimp) – chân tiếp xúc đặt riêng | HD-064-MC(Z) | 125 064 010 0002 | HD-064-FC(Z) | 125 064 020 0002 |
Chân tiếp xúc, dụng cụ và phụ kiện kèm theo
| Mã | Mã đặt hàng |
|---|---|
| CDSM-0.25 | 101 017 110 0101 |
| CDSF-0.25 | 101 017 120 0101 |
| CDSM-0.37 | 101 017 110 0301 |
| CDSF-0.37 | 101 017 120 0301 |
| CDSM-0.50 | 101 017 110 0401 |
| CDSF-0.50 | 101 017 120 0401 |
| CDSM-0.75 | 101 017 110 0601 |
| CDSF-0.75 | 101 017 120 0601 |
| CDSM-1.0 | 101 017 110 0801 |
| CDSF-1.0 | 101 017 120 0801 |
| CDSM-1.5 | 101 017 110 0901 |
| CDSF-1.5 | 101 017 120 0901 |
| CDSM-2.5 | 101 017 110 1001 |
| CDSF-2.5 | 101 017 120 1001 |
| CDGM-0.25 | 101 017 210 0101 |
| CDGF-0.25 | 101 017 220 0101 |
| CDGM-0.37 | 101 017 210 0301 |
| CDGF-0.37 | 101 017 220 0301 |
| CDGM-0.50 | 101 017 210 0401 |
| CDGF-0.50 | 101 017 220 0401 |
| CDGM-0.75 | 101 017 210 0601 |
| CDGF-0.75 | 101 017 220 0601 |
| CDGM-1.0 | 101 017 210 0801 |
| CDGF-1.0 | 101 017 220 0801 |
| CDGM-1.5 | 101 017 210 0901 |
| CDGF-1.5 | 101 017 220 0901 |
| CDGM-2.5 | 101 017 210 1001 |
| CDGF-2.5 | 101 017 220 1001 |
| TL02G | 198 001 001 0011 |
| TL00 | 198 001 000 0001 |
Vỏ và đế giắc tương thích
Theo catalog WAIN: size 48B. Chúng tôi hỗ trợ chọn vỏ (hood) và đế (housing) WAIN tương ứng với vỏ ILME đang dùng.

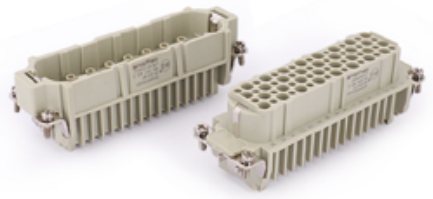

Lõi giắc WAIN HD-128 (2 × 64) thay thế ILME CD 64 + CD 64. (Nguồn: catalog WAIN 2024)
Câu hỏi thường gặp
WAIN HD-128 (2 × 64) có thay được ILME CD 64 + CD 64 không?
Hai lõi giắc cùng số cực, dòng và điện áp định mức theo catalog; thường thay được khi cùng cỡ vỏ và cùng kiểu đấu nối. Hãy kiểm tra bố trí chân và kích thước thực tế, hoặc liên hệ để chúng tôi kiểm tra giúp.
Có cần đổi vỏ và đế khi chuyển sang WAIN không?
Thường chỉ cần chọn vỏ/đế cùng cỡ. Nhiều khách giữ vỏ/đế ILME và chỉ đổi lõi giắc, nhưng cần xác nhận khớp lắp trước.
Chân tiếp xúc bấm có dùng lẫn giữa ILME và WAIN được không?
Không nên mặc định. Hãy dùng chân tiếp xúc theo bảng mã của WAIN và dụng cụ bấm phù hợp, đúng tiết diện dây.
Báo giá và tư vấn thay thế
Gửi cho Tiến Phát mã ILME đang dùng (hoặc ảnh lõi giắc). Chúng tôi kiểm tra mã WAIN tương ứng, báo giá và thời gian giao hàng cho HD-064-MC. Thông tin theo catalog WAIN 2024 và catalog ILME; có thể được hãng cập nhật.
