Giắc cắm WAIN HEE-032 là lõi giắc mật độ cao 16 A, 500 V, cho tủ điều khiển và máy móc nhiều đường tín hiệu và điều khiển. Theo đối chiếu catalog WAIN 2024 và catalog ILME, lõi giắc này là phương án thay thế cho ILME CQE 32: cùng số cực, dòng và điện áp định mức theo catalog.
Thay thế ILME CQE 32 bằng WAIN HEE-032
| Kiểu đấu nối | ILME (đực / cái) | WAIN đực | Mã đặt hàng WAIN đực | WAIN cái | Mã đặt hàng WAIN cái |
|---|---|---|---|---|---|
| Đấu bấm (crimp) – chân tiếp xúc đặt riêng | CQEM 32 / CQEF 32 | HEE-032-MC | 123 032 010 0001 | HEE-032-FC | 123 032 020 0001 |
So sánh nhanh thông số ILME và WAIN
| Tiêu chí | ILME | WAIN |
|---|---|---|
| Số cực | ILME: 32 poles + m | WAIN: 32 + PE |
| Dòng và điện áp | ILME: 16A 500V 6kV 3; 16A 830V 8kV 2 | WAIN: Dòng định mức: 16 A; Điện áp định mức: 500 V; Điện áp xung định mức: 6 kV |
| Cỡ vỏ (enclosure) ILME tương ứng | ILME: size 77.27 | WAIN: xem mục vỏ/đế tương thích bên dưới |
Đối chiếu dựa trên catalog của hai hãng, chưa phải xác nhận hoán đổi 100% của nhà sản xuất. Trước khi thay, hãy kiểm tra bố trí chân, kích thước lắp, kiểu đấu nối, vỏ/đế và chân tiếp xúc. Chân tiếp xúc bấm của hai hãng cần tra riêng theo tiết diện dây, không mặc định dùng lẫn.
Thông số kỹ thuật WAIN HEE-032
| Dòng định mức | 16 A |
|---|---|
| Điện áp định mức | 500 V |
| Điện áp xung định mức | 6 kV |
| Cấp ô nhiễm | 3 (cũng có thể cấp 2: 16 A – 830 V – 8 kV) |
| Số tiếp điểm | 32 (+ PE) |
| Điện áp theo UL/CSA | 600 V |
| Vật liệu tiếp điểm | Hợp kim đồng, mạ vàng cứng |
| Tiết diện dây – đấu bấm | 0,14 – 4,0 mm² (AWG 26–12); tuốt dây 7,5 mm; điện trở ≤ 1 mΩ |
| Tiết diện dây – Quick-in (lò xo đẩy nhanh) | 0,5 – 2,5 mm² (AWG 20–14); tuốt dây 10 ± 0,5 mm; điện trở ≤ 3 mΩ |
| Điện trở cách điện | ≥ 10¹⁰ Ω |
| Vật liệu thân lõi giắc | Polycarbonate (PC), chống cháy UL 94 V0 |
| Dải nhiệt độ làm việc | −40 °C … +125 °C |
| Tiêu chuẩn | DIN EN 60664, DIN EN 61984 |
Nguồn: catalog WAIN 2024; giá trị tham khảo, cần đối chiếu đường cong giảm tải và điều kiện lắp đặt.
Mã đặt hàng (Order No.)
| Kiểu đấu nối | Giắc đực | Mã đặt hàng | Giắc cái | Mã đặt hàng |
|---|---|---|---|---|
| Đấu bấm (crimp) – chân tiếp xúc đặt riêng | HEE-032-MC | 123 032 010 0001 | HEE-032-FC | 123 032 020 0001 |
Chân tiếp xúc, dụng cụ và phụ kiện kèm theo
| Mã | Mã đặt hàng |
|---|---|
| CESM-0.37 | 101 019 110 0301 |
| CESF-0.37 | 101 019 120 0301 |
| CESM-0.50 | 101 019 110 0401 |
| CESF-0.50 | 101 019 120 0401 |
| CESM-0.75 | 101 019 110 0601 |
| CESF-0.75 | 101 019 120 0601 |
| CESM-1.0 | 101 019 110 0801 |
| CESF-1.0 | 101 019 120 0801 |
| CESM-1.5 | 101 019 110 0901 |
| CESF-1.5 | 101 019 120 0901 |
| CESM-2.5 | 101 019 110 1001 |
| CESF-2.5 | 101 019 120 1001 |
| CESM-3.0 | 101 019 110 1101 |
| CESF-3.0 | 101 019 120 1101 |
| CESM-4.0 | 101 019 110 1201 |
| CESF-4.0 | 101 019 120 1201 |
| CEGM-0.37 | 101 019 210 0301 |
| CEGF-0.37 | 101 019 220 0301 |
| CEGM-0.50 | 101 019 210 0401 |
| CEGF-0.50 | 101 019 220 0401 |
| CEGM-0.75 | 101 019 210 0601 |
| CEGF-0.75 | 101 019 220 0601 |
| CEGM-1.0 | 101 019 210 0801 |
| CEGF-1.0 | 101 019 220 0801 |
| CEGM-1.5 | 101 019 210 0901 |
| CEGF-1.5 | 101 019 220 0901 |
| CEGM-2.5 | 101 019 210 1001 |
| CEGF-2.5 | 101 019 220 1001 |
| CEGM-3.0 | 101 019 210 1101 |
| CEGF-3.0 | 101 019 220 1101 |
| CEGM-4.0 | 101 019 210 1201 |
| CEGF-4.0 | 101 019 220 1201 |
| TL02G | 198 001 001 0011 |
| TL01 | 198 001 000 0002 |
Vỏ và đế giắc tương thích
Theo catalog WAIN: size 16B. Chúng tôi hỗ trợ chọn vỏ (hood) và đế (housing) WAIN tương ứng với vỏ ILME đang dùng.

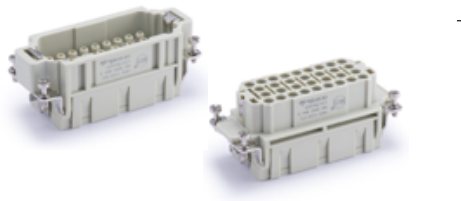

Lõi giắc WAIN HEE-032 thay thế ILME CQE 32. (Nguồn: catalog WAIN 2024)
Câu hỏi thường gặp
WAIN HEE-032 có thay được ILME CQE 32 không?
Hai lõi giắc cùng số cực, dòng và điện áp định mức theo catalog; thường thay được khi cùng cỡ vỏ và cùng kiểu đấu nối. Hãy kiểm tra bố trí chân và kích thước thực tế, hoặc liên hệ để chúng tôi kiểm tra giúp.
Có cần đổi vỏ và đế khi chuyển sang WAIN không?
Thường chỉ cần chọn vỏ/đế cùng cỡ. Nhiều khách giữ vỏ/đế ILME và chỉ đổi lõi giắc, nhưng cần xác nhận khớp lắp trước.
Chân tiếp xúc bấm có dùng lẫn giữa ILME và WAIN được không?
Không nên mặc định. Hãy dùng chân tiếp xúc theo bảng mã của WAIN và dụng cụ bấm phù hợp, đúng tiết diện dây.
Báo giá và tư vấn thay thế
Gửi cho Tiến Phát mã ILME đang dùng (hoặc ảnh lõi giắc). Chúng tôi kiểm tra mã WAIN tương ứng, báo giá và thời gian giao hàng cho HEE-032-MC. Thông tin theo catalog WAIN 2024 và catalog ILME; có thể được hãng cập nhật.
