Giắc cắm WAIN HQ-004/2 là lõi giắc compact cho cả mạch công suất lẫn điều khiển trong vỏ nhỏ. Theo đối chiếu catalog WAIN 2024 và catalog ILME, lõi giắc này là phương án thay thế cho ILME CQ 04/2: cùng số cực, dòng và điện áp định mức theo catalog.
Thay thế ILME CQ 04/2 bằng WAIN HQ-004/2
| Kiểu đấu nối | ILME (đực / cái) | WAIN đực | Mã đặt hàng WAIN đực | WAIN cái | Mã đặt hàng WAIN cái |
|---|---|---|---|---|---|
| Đấu bấm (crimp) – chân tiếp xúc đặt riêng | CQM 04/2 / CQF 04/2 | HQ-004/2-MC | 130 006 010 0001 | HQ-004/2-FC | 130 006 020 0001 |
So sánh nhanh thông số ILME và WAIN
| Tiêu chí | ILME | WAIN |
|---|---|---|
| Số cực | ILME: 4 poles 40A 400/690V 6kV 3 | WAIN: 4 + 2 + PE |
| Dòng và điện áp | ILME: theo catalog ILME | WAIN: Dòng định mức: 40 A (4 chân công suất) / 10 A (2 chân tín hiệu); Điện áp định mức: 400/690 V / 250 V; Điện áp xung định mức: 6 kV / 4 kV |
| Cỡ vỏ (enclosure) ILME tương ứng | ILME: size 32.13 | WAIN: xem mục vỏ/đế tương thích bên dưới |
Đối chiếu dựa trên catalog của hai hãng, chưa phải xác nhận hoán đổi 100% của nhà sản xuất. Trước khi thay, hãy kiểm tra bố trí chân, kích thước lắp, kiểu đấu nối, vỏ/đế và chân tiếp xúc. Chân tiếp xúc bấm của hai hãng cần tra riêng theo tiết diện dây, không mặc định dùng lẫn.
Thông số kỹ thuật WAIN HQ-004/2
| Dòng định mức | 40 A (4 chân công suất) / 10 A (2 chân tín hiệu) |
|---|---|
| Điện áp định mức | 400/690 V / 250 V |
| Điện áp xung định mức | 6 kV / 4 kV |
| Số tiếp điểm | 4 + 2 (+ PE) |
| Điện áp theo UL | 600 V / 250 V |
| Điện trở cách điện | ≥ 10¹⁰ Ω |
| Vật liệu thân lõi giắc | Polycarbonate (PC), chống cháy UL 94 V0 |
| Dải nhiệt độ làm việc | −40 °C … +125 °C |
| Tiêu chuẩn | DIN EN 60664, DIN EN 61984 |
Nguồn: catalog WAIN 2024; giá trị tham khảo, cần đối chiếu đường cong giảm tải và điều kiện lắp đặt.
Mã đặt hàng (Order No.)
| Kiểu đấu nối | Giắc đực | Mã đặt hàng | Giắc cái | Mã đặt hàng |
|---|---|---|---|---|
| Đấu bấm (crimp) – chân tiếp xúc đặt riêng | HQ-004/2-MC | 130 006 010 0001 | HQ-004/2-FC | 130 006 020 0001 |
Chân tiếp xúc, dụng cụ và phụ kiện kèm theo
| Mã | Mã đặt hàng |
|---|---|
| (cannot match the metal hood with side entry: | 130 008 510 1003 |
| ， | 130 608 510 1003 |
| CDSM-0.25 | 101 017 110 0101 |
| CDSF-0.25 | 101 017 120 0101 |
| CDSM-0.37 | 101 017 110 0301 |
| CDSF-0.37 | 101 017 120 0301 |
| CDSM-0.50 | 101 017 110 0401 |
| CDSF-0.50 | 101 017 120 0401 |
| CDSM-0.75 | 101 017 110 0601 |
| CDSF-0.75 | 101 017 120 0601 |
| CDSM-1.0 | 101 017 110 0801 |
| CDSF-1.0 | 101 017 120 0801 |
| CDSM-1.5 | 101 017 110 0901 |
| CDSF-1.5 | 101 017 120 0901 |
| CDSM-2.5 | 101 017 110 1001 |
| CDSF-2.5 | 101 017 120 1001 |
| CDGM-0.25 | 101 017 210 0101 |
| CDGF-0.25 | 101 017 220 0101 |
| CDGM-0.37 | 101 017 210 0301 |
| CDGF-0.37 | 101 017 220 0301 |
| CDGM-0.50 | 101 017 210 0401 |
| CDGF-0.50 | 101 017 220 0401 |
| CDGM-0.75 | 101 017 210 0601 |
| CDGF-0.75 | 101 017 220 0601 |
| CDGM-1.0 | 101 017 210 0801 |
| CDGF-1.0 | 101 017 220 0801 |
| CDGM-1.5 | 101 017 210 0901 |
| CDGF-1.5 | 101 017 220 0901 |
| CDGM-2.5 | 101 017 210 1001 |
| CDGF-2.5 | 101 017 220 1001 |
| CCSM-1.5 | 101 023 110 0901 |
| CCSF-1.5 | 101 023 120 0901 |
| CCSM-2.5 | 101 023 110 1001 |
| CCSF-2.5 | 101 023 120 1001 |
| CCSM-4.0 | 101 023 110 1201 |
| CCSF-4.0 | 101 023 120 1201 |
| CCSM-6.0 | 101 023 110 1301 |
| CCSF-6.0 | 101 023 120 1301 |
| TL02G | 198 001 001 0011 |
| TL02-0G | 198 001 001 0012 |
| TL00 | 198 001 000 0001 |
| TL06G | 198 001 000 0009 |
Vỏ và đế giắc tương thích
Theo catalog WAIN: size HC. Chúng tôi hỗ trợ chọn vỏ (hood) và đế (housing) WAIN tương ứng với vỏ ILME đang dùng.

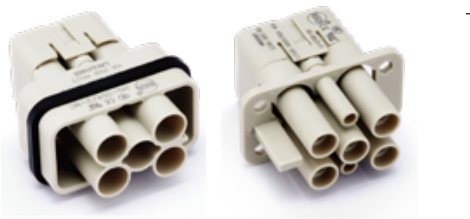

Lõi giắc WAIN HQ-004/2 thay thế ILME CQ 04/2. (Nguồn: catalog WAIN 2024)
Câu hỏi thường gặp
WAIN HQ-004/2 có thay được ILME CQ 04/2 không?
Hai lõi giắc cùng số cực, dòng và điện áp định mức theo catalog; thường thay được khi cùng cỡ vỏ và cùng kiểu đấu nối. Hãy kiểm tra bố trí chân và kích thước thực tế, hoặc liên hệ để chúng tôi kiểm tra giúp.
Có cần đổi vỏ và đế khi chuyển sang WAIN không?
Thường chỉ cần chọn vỏ/đế cùng cỡ. Nhiều khách giữ vỏ/đế ILME và chỉ đổi lõi giắc, nhưng cần xác nhận khớp lắp trước.
Chân tiếp xúc bấm có dùng lẫn giữa ILME và WAIN được không?
Không nên mặc định. Hãy dùng chân tiếp xúc theo bảng mã của WAIN và dụng cụ bấm phù hợp, đúng tiết diện dây.
Báo giá và tư vấn thay thế
Gửi cho Tiến Phát mã ILME đang dùng (hoặc ảnh lõi giắc). Chúng tôi kiểm tra mã WAIN tương ứng, báo giá và thời gian giao hàng cho (cannot match the metal hood with side entry:. Thông tin theo catalog WAIN 2024 và catalog ILME; có thể được hãng cập nhật.
