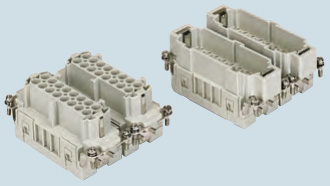

Lõi giắc ILME CCE 32 cực + PE 16A – 500V – mã CCEF 16, CCEF 16 N
Lõi giắc cắm công nghiệp ILME: CCE 32 cực + PE 16A – 500V. Dữ liệu lấy từ catalog ILME CN16, trang 116. Thông số hãng công bố, chưa kiểm chứng tại hiện trường.
Mã đặt hàng
| Mô tả | Mã hàng |
|---|---|
| không kèm tiếp xúc (đặt riêng) | |
| lõi cái, No. (1-16) và (17-32) | CCEF 16, CCEF 16 N |
| lõi đực, No. (1-16) và (17-32) | CCEM 16, CCEM 16 N |
| 16A tiếp xúc cái | |
| 0,14-0,37 mm² AWG 26-22 một rãnh | CCFA 0.3, CCFD 0.3 |
| 0,5 mm² AWG 20 không rãnh | CCFA 0.5, CCFD 0.5 |
| 0,75 mm² AWG 18 một rãnh (mặt sau) | CCFA 0.7, CCFD 0.7 |
| 1 mm² AWG 18 một rãnh | CCFA 1.0, CCFD 1.0 |
| 1,5 mm² AWG 16 hai rãnh | CCFA 1.5, CCFD 1.5 |
| 2,5 mm² AWG 14 ba rãnh | CCFA 2.5, CCFD 2.5 |
| 3 mm² AWG 12 một rãnh rộng | CCFA 3.0, CCFD 3.0 |
| 4 mm² AWG 12 không rãnh | CCFA 4.0, CCFD 4.0 |
| 16A tiếp xúc đực | |
| 0,14-0,37 mm² AWG 26-22 một rãnh | CCMA 0.3, CCMD 0.3 |
| 0,5 mm² AWG 20 không rãnh | CCMA 0.5, CCMD 0.5 |
| 0,75 mm² AWG 18 một rãnh (mặt sau) | CCMA 0.7, CCMD 0.7 |
| 1 mm² AWG 18 một rãnh | CCMA 1.0, CCMD 1.0 |
| 1,5 mm² AWG 16 hai rãnh | CCMA 1.5, CCMD 1.5 |
| 2,5 mm² AWG 14 ba rãnh | CCMA 2.5, CCMD 2.5 |
| 3 mm² AWG 12 một rãnh rộng | CCMA 3.0, CCMD 3.0 |
| 4 mm² AWG 12 không rãnh | CCMA 4.0, CCMD 4.0 |
| 16A tiếp xúc đực kiểu bấm (crimp) dùng cho advanced opening | |
| 0,5 mm² AWG 20 không rãnh | CC 0.5 AN |
| 0,75 mm² AWG 18 một rãnh (mặt sau) | CC 0.7 AN |
| 1 mm² AWG 18 một rãnh | CC 1.0 AN |
| 1,5 mm² AWG 16 hai rãnh | CC 1.5 AN |
| 2,5 mm² AWG 14 ba rãnh | CC 2.5 AN |
Thông số kỹ thuật
- Thông số theo EN 61984: 16A 500V 6kV 3 16A 400/690V 6kV 2
- UL, CSA, DNV-GL, EAC được chứng nhận
- Điện áp định mức theo UL/CSA: 600V
- Điện trở cách điện: ≥ 10 GΩ
- Giới hạn nhiệt độ môi trường: -40 °C… +125 °C
- Làm bằng nhựa nhiệt dẻo tự dập cháy UL 94V-0
- Tuổi thọ cơ học: ≥ 500 chu kỳ đóng/ngắt
- Điện trở tiếp xúc: ≤ 1 mΩ
- Dòng tải tối đa: xem đường cong giảm tải trong catalog ILME.
Liên hệ báo giá và tư vấn thay thế tương đương: Công ty Tiến Phát. Chân tiếp xúc và lõi giữa các hãng không mặc định dùng lẫn nhau, cần đối chiếu mã trước khi đặt hàng.
