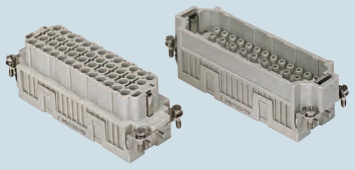

Lõi giắc ILME CQE 46 cực + PE 16A – 500V – mã CQEF 46, CQEM 46
Lõi giắc cắm công nghiệp ILME: CQE 46 cực + PE 16A – 500V. Dữ liệu lấy từ catalog ILME CN16, trang 143. Thông số hãng công bố, chưa kiểm chứng tại hiện trường.
Mã đặt hàng
| Mô tả | Mã hàng |
|---|---|
| không kèm tiếp xúc (đặt riêng) | |
| lõi cái kèm tiếp xúc cái | CQEF 46 |
| lõi đực kèm tiếp xúc đực | CQEM 46 |
| 16A tiếp xúc cái | |
| 0,14-0,37 mm² AWG 26-22 một rãnh | CCFA 0.3, CCFD 0.3 |
| 0,5 mm² AWG 20 không rãnh | CCFA 0.5, CCFD 0.5 |
| 0,75 mm² AWG 18 một rãnh (mặt sau) | CCFA 0.7, CCFD 0.7 |
| 1 mm² AWG 18 một rãnh | CCFA 1.0, CCFD 1.0 |
| 1,5 mm² AWG 16 hai rãnh | CCFA 1.5, CCFD 1.5 |
| 2,5 mm² AWG 14 ba rãnh | CCFA 2.5, CCFD 2.5 |
| 3 mm² AWG 12 một rãnh rộng | CCFA 3.0, CCFD 3.0 |
| 4 mm² AWG 12 không rãnh | CCFA 4.0, CCFD 4.0 |
| 16A tiếp xúc đực | |
| 0,14-0,37 mm² AWG 26-22 một rãnh | CCMA 0.3, CCMD 0.3 |
| 0,5 mm² AWG 20 không rãnh | CCMA 0.5, CCMD 0.5 |
| 0,75 mm² AWG 18 một rãnh (mặt sau) | CCMA 0.7, CCMD 0.7 |
| 1 mm² AWG 18 một rãnh | CCMA 1.0, CCMD 1.0 |
| 1,5 mm² AWG 16 hai rãnh | CCMA 1.5, CCMD 1.5 |
| 2,5 mm² AWG 14 ba rãnh | CCMA 2.5, CCMD 2.5 |
| 3 mm² AWG 12 một rãnh rộng | CCMA 3.0, CCMD 3.0 |
| 4 mm² AWG 12 không rãnh | CCMA 4.0, CCMD 4.0 |
| 16A tiếp xúc đực kiểu bấm (crimp) dùng cho advanced opening | |
| 0,5 mm² AWG 20 không rãnh | CC 0.5 AN |
| 0,75 mm² AWG 18 một rãnh (mặt sau) | CC 0.7 AN |
| 1 mm² AWG 18 một rãnh | CC 1.0 AN |
| 1,5 mm² AWG 16 hai rãnh | CC 1.5 AN |
| 2,5 mm² AWG 14 ba rãnh | CC 2.5 AN |
Thông số kỹ thuật
- Thông số theo EN 61984: 16A 500V 6kV 3 16A 830V 8kV 2
- cUL (UL dùng cho USA và Canada), CSA, DNV-GL, EAC được chứng nhận
- Điện áp định mức theo UL/CSA: 600V
- Điện trở cách điện: ≥ 10 GΩ
- Giới hạn nhiệt độ môi trường: -40 °C… +125 °C
- Làm bằng nhựa nhiệt dẻo tự dập cháy UL 94V-0
- Tuổi thọ cơ học: ≥ 500 chu kỳ đóng/ngắt
- Điện trở tiếp xúc: ≤ 1 mΩ
- Dòng tải tối đa: xem đường cong giảm tải trong catalog ILME.
Liên hệ báo giá và tư vấn thay thế tương đương: Công ty Tiến Phát. Chân tiếp xúc và lõi giữa các hãng không mặc định dùng lẫn nhau, cần đối chiếu mã trước khi đặt hàng.
WAIN thay thế (tham khảo khi tư vấn)
| Mã ILME (đực / cái) | Mã WAIN | Mã đặt hàng WAIN |
|---|---|---|
| CQEM 46 / CQEF 46 | HEE-046-MC / HEE-046-FC | 123 046 010 0011 / 123 046 020 0011 |
Đối chiếu trên giấy giữa catalog ILME và WAIN, chưa có xác nhận hoán đổi của hãng. Chân tiếp xúc hai hãng không dùng lẫn nhau; kiểm tra bố trí chân, kích thước và kiểu đấu nối trước khi thay. Liên hệ Tiến Phát để được tư vấn.
