Module ILME MIXO mô-đun 1 or 4 cực + shield (each giắc) 10A – 50V – mã CX 02 BF, CX 02 BM
Mô-đun hệ MIXO của ILME: MIXO mô-đun 1 or 4 cực + shield (each giắc) 10A – 50V. Dữ liệu lấy từ catalog ILME CN16, trang 199. Thông số hãng công bố, chưa kiểm chứng tại hiện trường.
Mã đặt hàng
| Mô tả | Mã hàng |
|---|---|
| vị trí dùng cho two có bọc chống nhiễu giắc | |
| – cái insert, two vị trí dùng cho BUS giắc | CX 02 BF |
| – đực insert, two vị trí dùng cho BUS giắc | CX 02 BM |

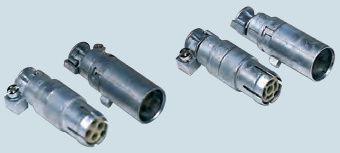

| có bọc chống nhiễu BUS multi axial giắc, 4 cực + shield | |
| – cái insert, four contact vị trí + shield | CX 04 BF |
| – đực insert, four contact vị trí + shield | CX 04 BM |
| có bọc chống nhiễu BUS coaxial giắc, 1 cực + shield | |
| – cái insert, one contact vị trí + shield | CX 01 BF |
| – đực insert, one contact vị trí + shield | CX 01 BM |
| metal bộ chuyển (tùy chọn) | CR GND |
| 10A tiếp xúc cái | |
| 0,14-0,37 mm² AWG 26-22 số nhận dạng 1 | CDFA 0.3, CDFD 0.3 |
| 0,5 mm² AWG 20 số nhận dạng 2 | CDFA 0.5, CDFD 0.5 |
| 0,75 mm² AWG 18 số nhận dạng | CDFA 0.7, CDFD 0.7 |
| 1 mm² AWG 18 số nhận dạng 3 | CDFA 1.0, CDFD 1.0 |
| 1,5 mm² AWG 16 số nhận dạng 4 | CDFA 1.5, CDFD 1.5 |
| 2,5 mm² AWG 14 số nhận dạng 5 | CDFA 2.5, CDFD 2.5 |
| 10A tiếp xúc đực | |
| 0,14-0,37 mm² AWG 26-22 số nhận dạng 1 | CDMA 0.3, CDMD 0.3 |
| 0,5 mm² AWG 20 số nhận dạng 2 | CDMA 0.5, CDMD 0.5 |
| 0,75 mm² AWG 18 số nhận dạng | CDMA 0.7, CDMD 0.7 |
| 1 mm² AWG 18 số nhận dạng 3 | CDMA 1.0, CDMD 1.0 |
| 1,5 mm² AWG 16 số nhận dạng 4 | CDMA 1.5, CDMD 1.5 |
| 2,5 mm² AWG 14 số nhận dạng 5 | CDMA 2.5, CDMD 2.5 |
Thông số kỹ thuật
- – CX 04 B multiaxial giắc dùng cho STP cables có 2 pairs và
Liên hệ báo giá và tư vấn thay thế tương đương: Công ty Tiến Phát. Chân tiếp xúc và lõi giữa các hãng không mặc định dùng lẫn nhau, cần đối chiếu mã trước khi đặt hàng.
