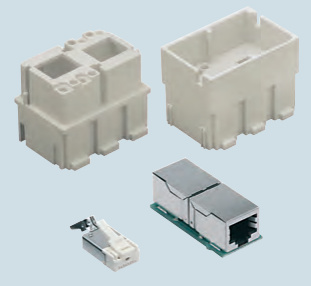

Module ILME MIXO mô-đun dùng cho 2 RJ45 + 8 cực giắc 10A – 250V – mã CX 02 JF **, CX 02 JM
Mô-đun hệ MIXO của ILME: MIXO mô-đun dùng cho 2 RJ45 + 8 cực giắc 10A – 250V. Dữ liệu lấy từ catalog ILME CN16, trang 205. Thông số hãng công bố, chưa kiểm chứng tại hiện trường.
Mã đặt hàng
| Mô tả | Mã hàng |
|---|---|
| không có RJ45 giắc và không kèm tiếp xúc | |
| (đặt riêng) | |
| – cái insert dùng cho 2 RJ45 cái giắc và dùng cho 8 | CX 02 JF ** |
| 10A (CDF) tiếp xúc cái | |
| – đực insert dùng cho 2 RJ45 đực giắc và dùng cho 8 | CX 02 JM |
| 10A (CDM) tiếp xúc đực | |
| – RJ45 cái giắc, 8 data tiếp xúc | CX 8 JF * |
| – RJ45 cái giắc, 8 data tiếp xúc / 2 power | CX 8/2 JF * |
| tiếp xúc | |
| – RJ45 đực giắc, 4 data tiếp xúc | CX 4 JM |
| – RJ45 đực giắc, 4 data tiếp xúc / 2 power tiếp xúc | CX 4/2 JM |
| – RJ45 đực giắc, 6 data tiếp xúc / 2 power tiếp xúc | CX 6/2 JM |
| – RJ45 đực giắc, 8 data tiếp xúc | CX 8 JM |
| – RJ45 đực giắc, 4 data tiếp xúc cat. 5e profiNET ® | CX 4E JM |
| 10A tiếp xúc cái | |
| 0,14-0,37 mm² AWG 26-22 số nhận dạng 1 | CDFA 0.3, CDFD 0.3 |
| 0,5 mm² AWG 20 số nhận dạng 2 | CDFA 0.5, CDFD 0.5 |
| 0,75 mm² AWG 18 số nhận dạng | CDFA 0.7, CDFD 0.7 |
| 1 mm² AWG 18 số nhận dạng 3 | CDFA 1.0, CDFD 1.0 |
| 1,5 mm² AWG 16 số nhận dạng 4 | CDFA 1.5, CDFD 1.5 |
| 2,5 mm² AWG 14 số nhận dạng 5 | CDFA 2.5, CDFD 2.5 |
| 10A tiếp xúc đực | |
| 0,14-0,37 mm² AWG 26-22 số nhận dạng 1 | CDMA 0.3, CDMD 0.3 |
| 0,5 mm² AWG 20 số nhận dạng 2 | CDMA 0.5, CDMD 0.5 |
| 0,75 mm² AWG 18 số nhận dạng | CDMA 0.7, CDMD 0.7 |
| 1 mm² AWG 18 số nhận dạng 3 | CDMA 1.0, CDMD 1.0 |
| 1,5 mm² AWG 16 số nhận dạng 4 | CDMA 1.5, CDMD 1.5 |
| 2,5 mm² AWG 14 số nhận dạng 5 | CDMA 2.5, CDMD 2.5 |
| (4 cực bản on request, part No. và tiếp xúc kiểu bấm (crimp) dimensions (CDF và CDM) see page 195) | CX 4 JF |
| – RJ45 insert, Cat. 5 Ethernet (có “crossover” link) | CX 4/2 JF |
| – rated current: 2,1A at 70 °C | |
Thông số kỹ thuật
- rated current: 2,1A at 70 °C
- rated voltage: 50VDC / 35VAC
- IDC terminals: dùng cho 0,22 mm² (AWG 24/7) data tiếp xúc CX 4 JM dùng cho 0,14 mm² (AWG 26/7) or 0,22 mm² (AWG 24/7) data tiếp xúc CX 4/2 JM dùng cho 0,34 mm² (AWG 22/7) or 0,38 mm² (AWG 22/19) power tiếp xúc CX 4/2 JM dùng cho 0,14 mm² (AWG 26/7) data tiếp xúc CX 6/2 JM dùng cho 0,25 mm² (AWG 23/19) power tiếp xúc CX 6/2 JM dùng cho 0,14 mm² (AWG 26/7) data tiếp xúc CX 8 JM dùng cho 0,34 mm² (AWG 22/7) data tiếp xúc CX 4E JM
- /7 = 7-strands wire /19 = 19-strands wire
- Ghi chú hãng (nguyên văn): ø max insulating conductors 1 mm (data), 1,4 mm (power and CX 4E JM)
- Ghi chú hãng (nguyên văn): ø max complete cable 7 mm (CX 8 JM: 6,9 mm)
- Ghi chú hãng (nguyên văn): temperature range: from -40°C to 120 °C
- nickel plated brass screening
- crimp pliers: CJPZ Y
- Ghi chú hãng (nguyên văn): screened cable stripper: CJST
Liên hệ báo giá và tư vấn thay thế tương đương: Công ty Tiến Phát. Chân tiếp xúc và lõi giữa các hãng không mặc định dùng lẫn nhau, cần đối chiếu mã trước khi đặt hàng.
