32 pin DTU anti-open circuit connector (250V 10A 24+8（anti-open circuit）+1) thuộc nhóm Personalized Product Series trong catalog giắc cắm công nghiệp WAIN 2024. Trang này liệt kê 18 mã đặt hàng (Order No.) kèm thông số theo catalog để anh/chị tra cứu và đặt hàng. Tiến Phát cung cấp, tư vấn chọn đúng mã theo ứng dụng.
Thông số kỹ thuật theo catalog
| Tiêu chuẩn | DIN EN 60 664 DIN EN 61 984 |
|---|---|
| Số tiếp điểm | 24+8(anti-open circuit)+1(grounding) |
| Dòng định mức | 10A |
| Điện áp định mức | 250V |
| Điện áp xung định mức | 4kV |
| Điện trở cách điện | ≥10 10Ω |
| Flammability（UL94） | V0 |
| Vật liệu | PC |
| Nhiệt độ làm việc | -40℃…+125℃ |
| Contacts | 32 pin |
| Vật liệu | copper alloy |
| Surface | silver plated |
| Điện trở tiếp xúc | ≤5mΩ |
| Terminal | crimp terminal / Screw terminal |
| crimp terminal | 0.14-2.5mm 2 （26-14AWG） |
| Screw terminal | 0.75-2.5mm 2（18-14AWG） |
| solde terminal | Φ1.6/Φ2.4(grounding) Welding pin |
| Vật liệu | PC |
| Sealing element | NBR |
| Flammability acc. to UL 94 | V0 |
| Nhiệt độ làm việc | -40℃…+125℃ |
| Cấp bảo vệ (IP) | IP65 |
Nguồn: catalog WAIN 2024; giá trị mang tính tham khảo, thiết kế thực tế cần đối chiếu đường cong giảm tải và điều kiện lắp đặt.
Bảng mã đặt hàng (Order No.)
Anti-Open Lõi giắc Vỏ giắc/Đế giắc
Anti-Open Inserts Hoods/Housings
| Connector · screw | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| M32 | HDC.P-DTU-SE-4S-M32 | 119 000 520 1001 |
Lõi giắc
Inserts
| Lõi giắc | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Female | HDC-DTU-008/10/14-FC | 125 032 020 0001 |
32 HCC pin Bấm contacts 10A Contact resistance ≤3mΩ
32 HCC pin Crimp contacts 10A Contact resistance ≤3mΩ
| Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|
| CDSF-0.25 | 101 017 120 0101 |
| CDGF-0.25 | 101 017 220 0101 |
silver plated
| Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|
| CDSF-0.37 | 101 017 120 0301 |
| CDGF-0.37 | 101 017 220 0301 |
| CDSF-0.50 | 101 017 120 0401 |
| CDGF-0.50 | 101 017 220 0401 |
| CDSF-0.75 | 101 017 120 0601 |
| CDGF-0.75 | 101 017 220 0601 |
| CDSF-1.0 | 101 017 120 0801 |
| CDGF-1.0 | 101 017 220 0801 |
| CDSF-1.5 | 101 017 120 0901 |
| CDGF-1.5 | 101 017 220 0901 |
| CDSF-2.5 | 101 017 120 1001 |
| CDGF-2.5 | 101 017 220 1001 |
gold plated More bấm contacts 10A see P13-02,P13-03. Tools
gold plated More crimp contacts 10A see P13-02,P13-03. Tools
| Bấming tool · Wire gauge | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| 0.14-4mm 2 ( 10A/16A ) | TL02G | 198 001 001 0011 |
Mã đặt hàng
| Contact removal tool · Application | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| for crimp contacts 10A | TL00 | 198 001 000 0001 |

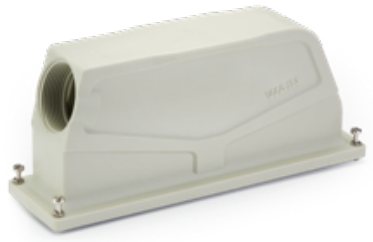

32 pin DTU anti-open circuit connector WAIN – HDC.P-DTU-SE-4S-M32. (Nguồn: catalog WAIN 2024)
Lưu ý khi chọn và lắp đặt
- Ngắt điện hoàn toàn trước khi đấu nối hoặc tháo lắp; luôn đấu dây tiếp địa PE (nếu có).
- Chọn đúng tiết diện dây, kiểu đấu nối và dụng cụ theo catalog.
- Chọn vỏ/đế/lõi giắc cùng cỡ, kiểm tra điện áp, dòng và cấp bảo vệ IP theo môi trường thực tế.
Báo giá và tư vấn kỹ thuật
Liên hệ Tiến Phát để nhận báo giá, tư vấn chọn mã và thời gian giao hàng cho HDC.P-DTU-SE-4S-M32 và các mã cùng nhóm. Thông tin lấy từ catalog WAIN 2024, có thể được hãng cập nhật; vui lòng xác nhận lại trước khi đặt hàng.
