6B EMC Metal hoods/housings (Degree of protection： IP65) thuộc nhóm Hoods and Housings – Vỏ và đế giắc trong catalog giắc cắm công nghiệp WAIN 2024. Trang này liệt kê 12 mã đặt hàng (Order No.) kèm thông số theo catalog để anh/chị tra cứu và đặt hàng. Tiến Phát cung cấp, tư vấn chọn đúng mã theo ứng dụng.
Bảng mã đặt hàng (Order No.)
Degree of protection： IP65 Vỏ giắc (hood) cáp vào từ trên
Degree of protection： IP65 Hoods, top entry
| Ren | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| M20 | EMC.H6B-SF-1L/SC-M20 | 111 606 221 1500 |
| 2M20 | EMC.H6B-SF-1L/SC-2M20 | 111 606 221 1501 |
| PG16 | EMC.H6B-SF-1L/SC-PG16 | 111 606 221 1502 |
| 2PG16 | EMC.H6B-SF-1L/SC-2PG16 | 111 606 221 1503 |
Vỏ giắc (hood) cáp vào bên hông, loại cao
Hoods, side entry, high construction
| Ren | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| M25 | EMC.H6B-SFH-1L/SC-M25 | 111 606 221 5501 |
| M32 | EMC.H6B-SFH-1L/SC-2M25 | 111 606 221 5502 |
| PG21 | EMC.H6B-SFH-1L/SC-M32 | 111 606 221 5503 |
| PG29 | EMC.H6B-SFH-1L/SC-2M32 | 111 606 221 5504 |
| PG21 | EMC.H6B-SFH-1L/SC-PG21 | 111 606 221 5505 |
| 2PG21 | EMC.H6B-SFH-1L/SC-2PG21 | 111 606 221 5506 |
| PG29 | EMC.H6B-SFH-1L/SC-PG29 | 111 606 221 5507 |
| 2PG29 | EMC.H6B-SFH-1L/SC-2PG29 | 111 606 221 5508 |

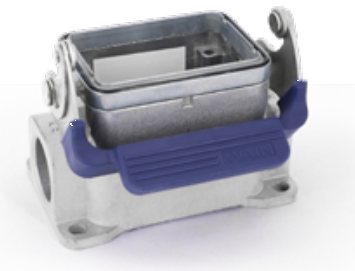

6B EMC Metal hoods/housings WAIN – EMC.H6B-SF-1L/SC-M20. (Nguồn: catalog WAIN 2024)
Vỏ/đế ILME tương đương (đối chiếu catalog)
Vỏ/đế WAIN cỡ 6B tương ứng cỡ ILME “44.27” (khoảng cách lỗ bắt vít lõi: 44 × 27 mm). ILME định nghĩa “cỡ” đúng theo khoảng cách lỗ vít chung của lõi và vỏ, còn catalog WAIN dùng cách gọi 3A/6B/10B/16B/24B… cho cùng kích thước lắp lõi; nên về kích thước lắp lõi hai bên tương đương (hãng chưa xác nhận việc lắp lẫn chéo hãng).
| Họ vỏ ILME gần nhất | EMC (vỏ chống nhiễu điện từ) |
| Vị trí trong catalog ILME | trang 392 (cỡ “44.27”) |
| Cỡ vỏ WAIN | 6B |
Mức tin cậy: đối chiếu cỡ – cao (cùng khoảng cách lỗ vít); đối chiếu kiểu vỏ – trung bình (suy từ tên mã trong catalog hai hãng). Đây là đối chiếu trên giấy giữa catalog WAIN 2024 và catalog ILME, chưa được hãng xác nhận và chưa kiểm tra hiện trường. Cần kiểm tra thêm: ren cổng cáp (PG hay M), kiểu khóa (chốt/cần gạt), cấp bảo vệ IP, ron và phụ kiện, rồi mới đặt hàng. Xem bài hướng dẫn Bảng quy đổi vỏ giắc WAIN thay thế ILME theo cỡ.
Lưu ý khi chọn và lắp đặt
- Ngắt điện hoàn toàn trước khi đấu nối hoặc tháo lắp; luôn đấu dây tiếp địa PE (nếu có).
- Chọn đúng tiết diện dây, kiểu đấu nối và dụng cụ theo catalog.
- Chọn vỏ/đế/lõi giắc cùng cỡ, kiểm tra điện áp, dòng và cấp bảo vệ IP theo môi trường thực tế.
