6B Metal hoods/housings (Degree of protection： IP65) thuộc nhóm Hoods and Housings – Vỏ và đế giắc trong catalog giắc cắm công nghiệp WAIN 2024. Trang này liệt kê 42 mã đặt hàng (Order No.) kèm thông số theo catalog để anh/chị tra cứu và đặt hàng. Tiến Phát cung cấp, tư vấn chọn đúng mã theo ứng dụng.
Bảng mã đặt hàng (Order No.)
Degree of protection： IP65 Đế giắc lắp bề mặt
Degree of protection： IP65 Surface mounted housings
| Structure 1 · Ren | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| M20 | H6B-SF-1L/SC-M20 | 111 006 221 1002 |
| 2M20 | H6B-SF-1L/SC-2M20 | 111 006 221 1022 |
| M25 | H6B-SF-1L/SC-M25 1） | 111 006 221 1003 |
| 2M25 | H6B-SF-1L/SC-2M25 1） | 111 006 221 1023 |
| PG16 | H6B-SF-1L/SC-PG16 1） | 111 006 221 1010 |
| 2PG16 | H6B-SF-1L/SC-2PG16 1） | 111 006 221 1030 |
| M20 | H6B-SF-1L/SC-CV-M20 | 111 006 261 1002 |
| 2M20 | H6B-SF-1L/SC-CV-2M20 | 111 006 261 1022 |
| M25 | H6B-SF-1L/SC-CV-M25 1） | 111 006 261 1003 |
Structure 2
| Structure 1 · Ren | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| 2M25 | H6B-SF-1L/SC-CV-2M25 1） | 111 006 261 1023 |
| PG16 | H6B-SF-1L/SC-CV-PG16 1） | 111 006 261 1010 |
| 2PG16 | H6B-SF-1L/SC-CV-2PG16 1） | 111 006 261 1030 |
| M20 | H6B-SF-1L/SC-MCV-M20 | 111 006 261 1102 |
| 2M20 | H6B-SF-1L/SC-MCV-2M20 | 111 006 261 1122 |
| M25 | H6B-SF-1L/SC-MCV-M25 | 111 006 261 1103 |
| 2M25 | H6B-SF-1L/SC-MCV-2M25 | 111 006 261 1123 |
| PG16 | H6B-SF-1L/SC-MCV-PG16 1） | 111 006 261 1110 |
| 2PG16 | H6B-SF-1L/SC-MCV-2PG16 1） | 111 006 261 1130 |
Đế giắc lắp bề mặt, loại cao
Surface mounted housings, high construction
| Ren | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| M25 | H6B-SFH-1L/SC-M25 | 111 006 221 5003 |
| 2M25 | H6B-SFH-1L/SC-2M25 | 111 006 221 5023 |
| M32 | H6B-SFH-1L/SC-M32 | 111 006 221 5004 |
| 2M32 | H6B-SFH-1L/SC-2M32 | 111 006 221 5024 |
| PG21 | H6B-SFH-1L/SC-PG21 | 111 006 221 5011 |
| 2PG21 | H6B-SFH-1L/SC-2PG21 | 111 006 221 5031 |
| PG29 | H6B-SFH-1L/SC-PG29 | 111 006 221 5012 |
| 2PG29 | H6B-SFH-1L/SC-2PG29 | 111 006 221 5032 |
| M25 | H6B-SFH-1L/SC-CV-M25 | 111 006 261 5003 |
| 2M25 | H6B-SFH-1L/SC-CV-2M25 | 111 006 261 5023 |
| M32 | H6B-SFH-1L/SC-CV-M32 | 111 006 261 5004 |
| 2M32 | H6B-SFH-1L/SC-CV-2M32 | 111 006 261 5024 |
| PG21 | H6B-SFH-1L/SC-CV-PG21 | 111 006 261 5011 |
| 2PG21 | H6B-SFH-1L/SC-CV-2PG21 | 111 006 261 5031 |
| PG29 | H6B-SFH-1L/SC-CV-PG29 | 111 006 261 5012 |
| 2PG29 | H6B-SFH-1L/SC-CV-2PG29 | 111 006 261 5032 |
| M25 | H6B-SFH-1L/SC-MCV-M25 | 111 006 261 5103 |
| 2M25 | H6B-SFH-1L/SC-MCV-2M25 | 111 006 261 5123 |
| M32 | H6B-SFH-1L/SC-MCV-M32 | 111 006 261 5104 |
| 2M32 | H6B-SFH-1L/SC-MCV-2M32 | 111 006 261 5124 |
| PG21 | H6B-SFH-1L/SC-MCV-PG21 | 111 006 261 5111 |
| 2PG21 | H6B-SFH-1L/SC-MCV-2PG21 | 111 006 261 5131 |
| PG29 | H6B-SFH-1L/SC-MCV-PG29 | 111 006 261 5112 |
| 2PG29 | H6B-SFH-1L/SC-MCV-2PG29 | 111 006 261 5132 |

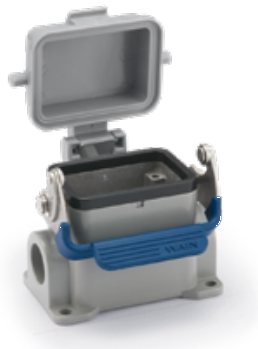

6B Metal hoods/housings WAIN – H6B-SF-1L/SC-M20. (Nguồn: catalog WAIN 2024)
Vỏ/đế ILME tương đương (đối chiếu catalog)
Vỏ/đế WAIN cỡ 6B tương ứng cỡ ILME “44.27” (khoảng cách lỗ bắt vít lõi: 44 × 27 mm). ILME định nghĩa “cỡ” đúng theo khoảng cách lỗ vít chung của lõi và vỏ, còn catalog WAIN dùng cách gọi 3A/6B/10B/16B/24B… cho cùng kích thước lắp lõi; nên về kích thước lắp lõi hai bên tương đương (hãng chưa xác nhận việc lắp lẫn chéo hãng).
| Họ vỏ ILME gần nhất | C-TYPE (vỏ tiêu chuẩn IP65/IP66) |
| Vị trí trong catalog ILME | trang 240–243 (cỡ “44.27”) |
| Cỡ vỏ WAIN | 6B |
| Kiểu vỏ WAIN trong trang này | Họ mã ILME cùng kiểu (cỡ 06) |
|---|---|
| Đế gắn bề mặt (surface) | CHP 06 … (CAP 06: kết cấu cao) |
Mức tin cậy: đối chiếu cỡ – cao (cùng khoảng cách lỗ vít); đối chiếu kiểu vỏ – trung bình (suy từ tên mã trong catalog hai hãng). Đây là đối chiếu trên giấy giữa catalog WAIN 2024 và catalog ILME, chưa được hãng xác nhận và chưa kiểm tra hiện trường. Cần kiểm tra thêm: ren cổng cáp (PG hay M), kiểu khóa (chốt/cần gạt), cấp bảo vệ IP, ron và phụ kiện, rồi mới đặt hàng. Xem bài hướng dẫn Bảng quy đổi vỏ giắc WAIN thay thế ILME theo cỡ.
Lưu ý khi chọn và lắp đặt
- Ngắt điện hoàn toàn trước khi đấu nối hoặc tháo lắp; luôn đấu dây tiếp địa PE (nếu có).
- Chọn đúng tiết diện dây, kiểu đấu nối và dụng cụ theo catalog.
- Chọn vỏ/đế/lõi giắc cùng cỡ, kiểm tra điện áp, dòng và cấp bảo vệ IP theo môi trường thực tế.
Báo giá và tư vấn kỹ thuật
Liên hệ Tiến Phát để nhận báo giá, tư vấn chọn mã và thời gian giao hàng cho H6B-SF-1L/SC-M20 và các mã cùng nhóm. Thông tin lấy từ catalog WAIN 2024, có thể được hãng cập nhật; vui lòng xác nhận lại trước khi đặt hàng.
