HC-1000 Heavy-current inserts (4000V 1000A) thuộc nhóm HC Series – Heavy-Current Inserts trong catalog giắc cắm công nghiệp WAIN 2024. Trang này liệt kê 7 mã đặt hàng (Order No.) kèm thông số theo catalog để anh/chị tra cứu và đặt hàng. Tiến Phát cung cấp, tư vấn chọn đúng mã theo ứng dụng.
Thông số kỹ thuật theo catalog
| Tiêu chuẩn | DIN EN 60 664 DIN EN 61 984 | |
|---|---|---|
| Dòng định mức | 650A | |
| Điện áp định mức | 2000V | |
| Điện áp xung định mức | 12kV | |
| Điện áp định mức | 4000V | |
| Điện áp xung định mức | 18kV | |
| Điện trở cách điện | ≥10 10Ω | |
| Vật liệu | polyamide | |
| Nhiệt độ làm việc | -40℃…+125℃ | |
| Flammability acc. to UL 94 | V0 | Operating |
| Vật liệu | copper alloy | |
| Surface | hard-silver plated | |
| Điện trở tiếp xúc | ≤0.3mΩ | |
| mm 2 | 240mm 2 | 24B Pressure tight hoods/housings with 2 modules |
| Max. insulation diameter | 32mm | |
| Pressing force requirement | 130kN | |
| Vật liệu | stainless steel | Assembly Details |
Nguồn: catalog WAIN 2024; giá trị mang tính tham khảo, thiết kế thực tế cần đối chiếu đường cong giảm tải và điều kiện lắp đặt.
Bảng mã đặt hàng (Order No.)
Lõi giắc Bấm terminal
Inserts Crimp terminal
| Insert | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Male | HC1000-MC | 131 001 010 0506 |
| Female | HC1000-FC | 131 001 020 0506 |
Bấm contacts 1000A Bấm contacts 1000A
Crimp contacts 1000A Crimp contacts 1000A
| Insert | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| silver plated | ① CHSM1000-240 | 101 042 110 2401 |
| silver plated | CHSF1000-240G | 101 042 120 2401 |
| ② CHSM1000-300 | 101 042 110 3551 | |
| CHSF1000-300G | 101 042 120 3551 |
Tools
| Manual hydraulic clamp · Wire gauge | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| 10-300mm² | TL05-EA | 198 001 001 0020 |

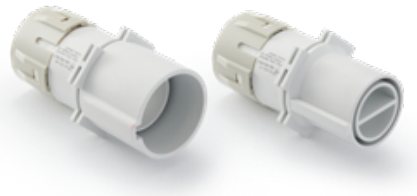

HC-1000 Heavy-current inserts WAIN – HC1000-MC. (Nguồn: catalog WAIN 2024)
Lưu ý khi chọn và lắp đặt
- Ngắt điện hoàn toàn trước khi đấu nối hoặc tháo lắp; luôn đấu dây tiếp địa PE (nếu có).
- Chọn đúng tiết diện dây, kiểu đấu nối và dụng cụ theo catalog.
- Chọn vỏ/đế/lõi giắc cùng cỡ, kiểm tra điện áp, dòng và cấp bảo vệ IP theo môi trường thực tế.
Báo giá và tư vấn kỹ thuật
Liên hệ Tiến Phát để nhận báo giá, tư vấn chọn mã và thời gian giao hàng cho HC1000-MC và các mã cùng nhóm. Thông tin lấy từ catalog WAIN 2024, có thể được hãng cập nhật; vui lòng xác nhận lại trước khi đặt hàng.
