HDD inserts with PCB-adapter thuộc nhóm Insert Parts and Accessories – Phụ kiện lõi giắc trong catalog giắc cắm công nghiệp WAIN 2024. Trang này liệt kê 12 mã đặt hàng (Order No.) kèm thông số theo catalog để anh/chị tra cứu và đặt hàng. Tiến Phát cung cấp, tư vấn chọn đúng mã theo ứng dụng.
Thông số kỹ thuật theo catalog
| A | Layout of PCB | ||
|---|---|---|---|
| Tiêu chuẩn | DIN EN 60 664 DIN EN 61 984 | ||
| inserts | 3×4.5=13.5 | ||
| Electrical data acc. to EN 61 984 | 6×4.5=27 | ||
| Dòng định mức | 7.5A | ||
| Điện áp định mức | 250V | ||
| Điện áp xung định mức | 4kV | ||
| Rated voltage acc. to UL | 250V | 5×4.5=22.5 | 5×4.5=22.5 |
| Testing voltage Ueff | 2kV | ||
| Điện trở cách điện | ≥10 10Ω | H24DD | H42DD |
| Vật liệu | polycarbonate | ||
| Nhiệt độ làm việc | -40℃…+125℃ | ||
| Flammability acc. to UL 94 | V0 | ||
| 14-02 | WAIN ELECTRICAL |
Nguồn: catalog WAIN 2024; giá trị mang tính tham khảo, thiết kế thực tế cần đối chiếu đường cong giảm tải và điều kiện lắp đặt.
Bảng mã đặt hàng (Order No.)
Assembly situation HDD insert
| Insert · Size | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Male · H6B | HDD-024-MC | 126 024 010 0001 |
| H10B | HDD-042-MC | 126 042 010 0001 |
| H16B | HDD-072-MC | 126 072 010 0001 |
| H24B | HDD-108-MC | 126 108 010 0001 |
| Female · H6B | HDD-024-FC | 126 024 020 0001 |
| H10B | HDD-042-FC | 126 042 020 0001 |
| H16B | HDD-072-FC | 126 072 020 0001 |
| H24B | HDD-108-FC | 126 108 020 0001 |
PCB adapter
| Description | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| for PCBs up to 1.6mm | APT-6DD16 | 198 002 007 0002 |
| for PCBs up to 2.4mm | APT-6DD24 | 198 002 007 0004 |
HDD double contact
| Contact | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Male | CDSM-P1.0 | 101 017 114 0001 |
| Female | CDSF-P1.0 | 101 017 124 0001 |

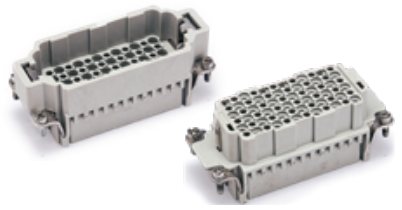

HDD inserts with PCB-adapter WAIN – HDD-024-MC. (Nguồn: catalog WAIN 2024)
Lưu ý khi chọn và lắp đặt
- Ngắt điện hoàn toàn trước khi đấu nối hoặc tháo lắp; luôn đấu dây tiếp địa PE (nếu có).
- Chọn đúng tiết diện dây, kiểu đấu nối và dụng cụ theo catalog.
- Chọn vỏ/đế/lõi giắc cùng cỡ, kiểm tra điện áp, dòng và cấp bảo vệ IP theo môi trường thực tế.
Báo giá và tư vấn kỹ thuật
Liên hệ Tiến Phát để nhận báo giá, tư vấn chọn mã và thời gian giao hàng cho HDD-024-MC và các mã cùng nhóm. Thông tin lấy từ catalog WAIN 2024, có thể được hãng cập nhật; vui lòng xác nhận lại trước khi đặt hàng.
