HEE-046 Quick-in inserts (500V 16A 46+) thuộc nhóm HEE Series – High Density Inserts trong catalog giắc cắm công nghiệp WAIN 2024. Trang này liệt kê 3 mã đặt hàng (Order No.) kèm thông số theo catalog để anh/chị tra cứu và đặt hàng. Tiến Phát cung cấp, tư vấn chọn đúng mã theo ứng dụng.
Thông số kỹ thuật theo catalog
| Tiêu chuẩn | DIN EN 60 664 DIN EN 61 984 | |
|---|---|---|
| Số tiếp điểm | 10,18,32,40,46,64,64(2×32), | |
| Electrical data acc. to EN 61 984 | Wire gauge: 1.5mm² | |
| Dòng định mức | 16A | |
| Điện áp định mức | 500V | |
| Điện áp xung định mức | 6kV | |
| Pollution degree 2 also | 16A 830V 8kV 2 | |
| Rated voltage acc. to UL/CSA | 600V | |
| Điện trở cách điện | ≥10 10Ω | |
| Vật liệu | polycarbonate | |
| Nhiệt độ làm việc | -40℃…+125℃ | |
| Flammability acc. to UL 94 | V0 | HEE-010 |
| Contacts | HEE-032 | |
| Vật liệu | copper alloy | |
| Surface | hard-gold plated | |
| Tiết diện dây | 0.14-4.0mm² | |
| AWG | 26-12 | |
| Stripping length | 7.5mm | |
| Điện trở tiếp xúc | ≤1mΩ | |
| Tiết diện dây | 0.5-2.5mm² | |
| AWG | 20-14 | |
| Stripping length | 10±0.5mm | |
| Điện trở tiếp xúc | ≤3mΩ |
Nguồn: catalog WAIN 2024; giá trị mang tính tham khảo, thiết kế thực tế cần đối chiếu đường cong giảm tải và điều kiện lắp đặt.
Bảng mã đặt hàng (Order No.)
Lõi giắc Lõi giắc Spring terminal (Quick-in)
Inserts Inserts Spring terminal (Quick-in)
| Insert | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Male | HEE-046-MQ | 123 046 001 0001 |
| Female | HEE-046-FQ | 123 046 002 0001 |
Coding element
| Description | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| coding、pokayoke | CODE-I | 198 002 005 0035 |

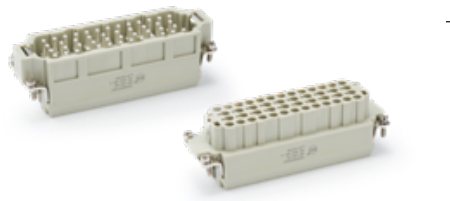

HEE-046 Quick-in inserts WAIN – HEE-046-MQ. (Nguồn: catalog WAIN 2024)
Lưu ý khi chọn và lắp đặt
- Ngắt điện hoàn toàn trước khi đấu nối hoặc tháo lắp; luôn đấu dây tiếp địa PE (nếu có).
- Chọn đúng tiết diện dây, kiểu đấu nối và dụng cụ theo catalog.
- Chọn vỏ/đế/lõi giắc cùng cỡ, kiểm tra điện áp, dòng và cấp bảo vệ IP theo môi trường thực tế.
Báo giá và tư vấn kỹ thuật
Liên hệ Tiến Phát để nhận báo giá, tư vấn chọn mã và thời gian giao hàng cho HEE-046-MQ và các mã cùng nhóm. Thông tin lấy từ catalog WAIN 2024, có thể được hãng cập nhật; vui lòng xác nhận lại trước khi đặt hàng.
