HQC inserts with PCB-adapter thuộc nhóm Insert Parts and Accessories – Phụ kiện lõi giắc trong catalog giắc cắm công nghiệp WAIN 2024. Trang này liệt kê 8 mã đặt hàng (Order No.) kèm thông số theo catalog để anh/chị tra cứu và đặt hàng. Tiến Phát cung cấp, tư vấn chọn đúng mã theo ứng dụng.
Thông số kỹ thuật theo catalog
| A | Layout of PCB |
|---|---|
| Tiêu chuẩn | DIN EN 60 664 DIN EN 61 984 |
| Số tiếp điểm | 4/2 |
| Dòng định mức | 30A |
| Rated voltage conductor – ground | 400V |
| Điện áp xung định mức | 6kV |
| Dòng định mức | 7.5A |
| Điện áp định mức | 250V |
| Điện áp xung định mức | 4kV |
| Điện trở cách điện | ≥10 10Ω |
| Vật liệu | LCP |
| Nhiệt độ làm việc | -40℃…+125℃ |
| Flammability acc. to UL 94 | V0 |
| 14-06 | WAIN ELECTRICAL |
Nguồn: catalog WAIN 2024; giá trị mang tính tham khảo, thiết kế thực tế cần đối chiếu đường cong giảm tải và điều kiện lắp đặt.
Bảng mã đặt hàng (Order No.)
Assembly situation HQ insert
| Insert | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Male | HQ-004/2-MC | 130 006 010 0001 |
| Female | HQ-004/2-FC | 130 006 020 0001 |
PCB adapter
| Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|
| APT-Q4/2 | 198 002 007 0009 |
C double contact，to connect
| the PCP-Adapter， · Contact | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Male | CCSM-4.0P | 101 023 114 1251 |
Power contacts
| the PCP-Adapter， · Contact | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Female | CCSF-4.0P | 101 023 124 1251 |
D double contact，Signal contacts
| Contact | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Male | CDSM-P1.0 | 101 017 114 0001 |
| Female | CDSF-P1.0Q | 101 017 124 0052 |
HC bulkhead mounted housings
| Ren | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| — | HC.P-BK-1L | 130 008 327 1001 |

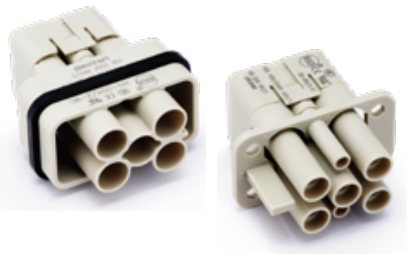

HQC inserts with PCB-adapter WAIN – HQ-004/2-MC. (Nguồn: catalog WAIN 2024)
Lưu ý khi chọn và lắp đặt
- Ngắt điện hoàn toàn trước khi đấu nối hoặc tháo lắp; luôn đấu dây tiếp địa PE (nếu có).
- Chọn đúng tiết diện dây, kiểu đấu nối và dụng cụ theo catalog.
- Chọn vỏ/đế/lõi giắc cùng cỡ, kiểm tra điện áp, dòng và cấp bảo vệ IP theo môi trường thực tế.
Báo giá và tư vấn kỹ thuật
Liên hệ Tiến Phát để nhận báo giá, tư vấn chọn mã và thời gian giao hàng cho HQ-004/2-MC và các mã cùng nhóm. Thông tin lấy từ catalog WAIN 2024, có thể được hãng cập nhật; vui lòng xác nhận lại trước khi đặt hàng.
