HQV-002 Compact inserts (400V 40A 2+) thuộc nhóm HQ Series – Compact Inserts trong catalog giắc cắm công nghiệp WAIN 2024. Trang này liệt kê 6 mã đặt hàng (Order No.) kèm thông số theo catalog để anh/chị tra cứu và đặt hàng. Tiến Phát cung cấp, tư vấn chọn đúng mã theo ứng dụng.
Thông số kỹ thuật theo catalog
| Tiêu chuẩn | DIN EN 60 664 DIN EN 61 984 | |
|---|---|---|
| Số tiếp điểm | 2+PE | |
| Dòng định mức | 40A | |
| Điện áp định mức | 400V | |
| Điện áp xung định mức | 6kV | |
| Rated voltage acc. to UL | 400V | |
| Điện trở cách điện | ≥10 10Ω | |
| Vật liệu | polycarbonate | |
| Nhiệt độ làm việc | -40℃…+125℃ | |
| Flammability acc. to UL 94 | V0 | |
| Vật liệu | copper alloy | Operating |
| Surface | hard-silver plated | |
| Điện trở tiếp xúc | ≤1mΩ | |
| mm 2 | 2.5-10mm² | |
| AWG | 14-8 | |
| Tightening torque | 1.8Nm | |
| Stripping length | 8mm +1 | |
| Vật liệu | polycarbonate | |
| Flammability acc. to UL 94 | V0 | |
| 60 529 for coupled connector | IP65 | |
| Vật liệu | zinc die-cast | |
| 60 529 for coupled connector | IP65/IP68 | |
| 11-04 | WAIN ELECTRICAL |
Nguồn: catalog WAIN 2024; giá trị mang tính tham khảo, thiết kế thực tế cần đối chiếu đường cong giảm tải và điều kiện lắp đặt.
Bảng mã đặt hàng (Order No.)
Lõi giắc Axial screw termination 1)
Inserts Axial screw termination 1)
| Insert · Wire gauge | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Male · 2.5-6.0mm 2 | HQV-002.1-M (2.5-6.0mm 2) | 130 002 011 0101 |
| 4-10mm 2 | HQV-002.2-M (4-10mm 2) | 130 002 011 0102 |
| Female · 2.5-6.0mm 2 | HQV-002.1-F (2.5-6.0mm 2) | 130 002 021 0101 |
| 4-10mm 2 | HQV-002.2-F (4-10mm 2) | 130 002 021 0102 |
Phụ kiện Tool
Accessories Tool
| Description | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Hex key SW 2 · for axial setscrew | SW-2*100 | 198 001 003 0002 |
Coding element
| Description | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| coding、pokayoke | CODE-Q2 | 198 002 005 0011 |

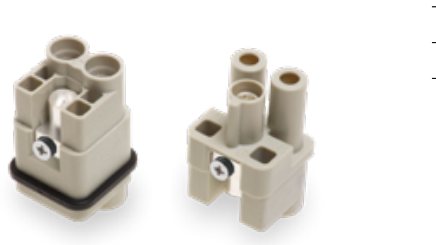

HQV-002 Compact inserts WAIN – HQV-002.1-M (2.5-6.0mm 2). (Nguồn: catalog WAIN 2024)
Lưu ý khi chọn và lắp đặt
- Ngắt điện hoàn toàn trước khi đấu nối hoặc tháo lắp; luôn đấu dây tiếp địa PE (nếu có).
- Chọn đúng tiết diện dây, kiểu đấu nối và dụng cụ theo catalog.
- Chọn vỏ/đế/lõi giắc cùng cỡ, kiểm tra điện áp, dòng và cấp bảo vệ IP theo môi trường thực tế.
Báo giá và tư vấn kỹ thuật
Liên hệ Tiến Phát để nhận báo giá, tư vấn chọn mã và thời gian giao hàng cho HQV-002.1-M (2.5-6.0mm 2) và các mã cùng nhóm. Thông tin lấy từ catalog WAIN 2024, có thể được hãng cập nhật; vui lòng xác nhận lại trước khi đặt hàng.
