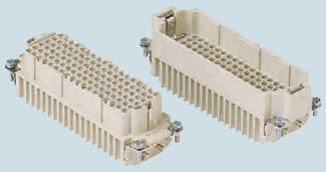

Lõi giắc ILME CDD 108 cực + PE 10A – 250V – mã CDDF 108, CDDM 108
Lõi giắc cắm công nghiệp ILME: CDD 108 cực + PE 10A – 250V. Dữ liệu lấy từ catalog ILME CN16, trang 74. Thông số hãng công bố, chưa kiểm chứng tại hiện trường.
Mã đặt hàng
| Mô tả | Mã hàng |
|---|---|
| không kèm tiếp xúc (đặt riêng) | |
| lõi cái kèm tiếp xúc cái | CDDF 108 |
| lõi đực kèm tiếp xúc đực | CDDM 108 |
| 10A tiếp xúc cái | |
| 0,14-0,37 mm² AWG 26-22 số nhận dạng 1 | CDFA 0.3, CDFD 0.3 |
| 0,5 mm² AWG 20 số nhận dạng 2 | CDFA 0.5, CDFD 0.5 |
| 0,75 mm² AWG 18 số nhận dạng | CDFA 0.7, CDFD 0.7 |
| 1 mm² AWG 18 số nhận dạng 3 | CDFA 1.0, CDFD 1.0 |
| 1,5 mm² AWG 16 số nhận dạng 4 | CDFA 1.5, CDFD 1.5 |
| 2,5 mm² AWG 14 số nhận dạng 5 | CDFA 2.5, CDFD 2.5 |
| 10A tiếp xúc đực | |
| 0,14-0,37 mm² AWG 26-22 số nhận dạng 1 | CDMA 0.3, CDMD 0.3 |
| 0,5 mm² AWG 20 số nhận dạng 2 | CDMA 0.5, CDMD 0.5 |
| 0,75 mm² AWG 18 số nhận dạng | CDMA 0.7, CDMD 0.7 |
| 1 mm² AWG 18 số nhận dạng 3 | CDMA 1.0, CDMD 1.0 |
| 1,5 mm² AWG 16 số nhận dạng 4 | CDMA 1.5, CDMD 1.5 |
| 2,5 mm² AWG 14 số nhận dạng 5 | CDMA 2.5, CDMD 2.5 |
Thông số kỹ thuật
- Thông số theo EN 61984: 10A 250V 4kV 2
- UL, CSA, CCC *, DNV-GL, EAC được chứng nhận * chứng nhận CQC đang xin cấp
- Điện áp định mức theo UL/CSA: 600V
- Điện trở cách điện: ≥ 10 GΩ
- Giới hạn nhiệt độ môi trường: -40 °C… +125 °C
- Làm bằng nhựa nhiệt dẻo tự dập cháy UL 94V-0
- Tuổi thọ cơ học: ≥ 500 chu kỳ đóng/ngắt
- Điện trở tiếp xúc: ≤ 3 mΩ
- Ghi chú hãng (nguyên văn): for applications requiring higher voltages, please see the special voltage application section on page 66
- Hướng dẫn bấm tiếp xúc: xem mục dụng cụ bấm trong catalog ILME, trang 534, 538, 544, 546, 548
- Dòng tải tối đa: xem đường cong giảm tải trong catalog ILME.
Liên hệ báo giá và tư vấn thay thế tương đương: Công ty Tiến Phát. Chân tiếp xúc và lõi giữa các hãng không mặc định dùng lẫn nhau, cần đối chiếu mã trước khi đặt hàng.
WAIN thay thế (tham khảo khi tư vấn)
| Mã ILME (đực / cái) | Mã WAIN | Mã đặt hàng WAIN |
|---|---|---|
| CDDM 108 / CDDF 108 | HDD-108-MC / HDD-108-FC | 126 108 010 0001 / 126 108 020 0001 |
Đối chiếu trên giấy giữa catalog ILME và WAIN, chưa có xác nhận hoán đổi của hãng. Chân tiếp xúc hai hãng không dùng lẫn nhau; kiểm tra bố trí chân, kích thước và kiểu đấu nối trước khi thay. Liên hệ Tiến Phát để được tư vấn.
