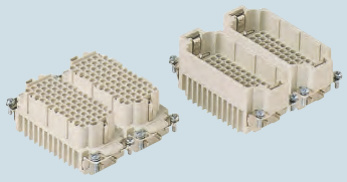

Lõi giắc ILME CDD 144 cực + PE 10A – 250V – mã CDDF 72, CDDF 72 N
Lõi giắc cắm công nghiệp ILME: CDD 144 cực + PE 10A – 250V. Dữ liệu lấy từ catalog ILME CN16, trang 75. Thông số hãng công bố, chưa kiểm chứng tại hiện trường.
Mã đặt hàng
| Mô tả | Mã hàng |
|---|---|
| không kèm tiếp xúc (đặt riêng) | |
| lõi cái, No. (1-72) và (73-144) | CDDF 72, CDDF 72 N |
| lõi đực, No. (1-72) và (73-144) | CDDM 72, CDDM 72 N |
| 10A tiếp xúc cái | |
| 0,14-0,37 mm² AWG 26-22 số nhận dạng 1 | CDFA 0.3, CDFD 0.3 |
| 0,5 mm² AWG 20 số nhận dạng 2 | CDFA 0.5, CDFD 0.5 |
| 0,75 mm² AWG 18 số nhận dạng | CDFA 0.7, CDFD 0.7 |
| 1 mm² AWG 18 số nhận dạng 3 | CDFA 1.0, CDFD 1.0 |
| 1,5 mm² AWG 16 số nhận dạng 4 | CDFA 1.5, CDFD 1.5 |
| 2,5 mm² AWG 14 số nhận dạng 5 | CDFA 2.5, CDFD 2.5 |
| 10A tiếp xúc đực | |
| 0,14-0,37 mm² AWG 26-22 số nhận dạng 1 | CDMA 0.3, CDMD 0.3 |
| 0,5 mm² AWG 20 số nhận dạng 2 | CDMA 0.5, CDMD 0.5 |
| 0,75 mm² AWG 18 số nhận dạng | CDMA 0.7, CDMD 0.7 |
| 1 mm² AWG 18 số nhận dạng 3 | CDMA 1.0, CDMD 1.0 |
| 1,5 mm² AWG 16 số nhận dạng 4 | CDMA 1.5, CDMD 1.5 |
| 2,5 mm² AWG 14 số nhận dạng 5 | CDMA 2.5, CDMD 2.5 |
Thông số kỹ thuật
- Thông số theo EN 61984: 10A 250V 4kV 2
- UL, CSA, CCC *, DNV-GL, EAC được chứng nhận * chứng nhận CQC đang xin cấp
- Điện áp định mức theo UL/CSA: 600V
- Điện trở cách điện: ≥ 10 GΩ
- Giới hạn nhiệt độ môi trường: -40 °C… +125 °C
- Làm bằng nhựa nhiệt dẻo tự dập cháy UL 94V-0
- Tuổi thọ cơ học: ≥ 500 chu kỳ đóng/ngắt
- Điện trở tiếp xúc: ≤ 3 mΩ
- Ghi chú hãng (nguyên văn): for applications requiring higher voltages, please see the special voltage application section on page 66
- Hướng dẫn bấm tiếp xúc: xem mục dụng cụ bấm trong catalog ILME, trang 534, 538, 544, 546, 548
- Dòng tải tối đa: xem đường cong giảm tải trong catalog ILME.
Liên hệ báo giá và tư vấn thay thế tương đương: Công ty Tiến Phát. Chân tiếp xúc và lõi giữa các hãng không mặc định dùng lẫn nhau, cần đối chiếu mã trước khi đặt hàng.
