Vỏ/đế giắc ILME CH – CA và MH – MA vỏ/đế cỡ “104.27” bản tiêu chuẩn C-TYPE – mã CHO 24 X, MHO 24 X25

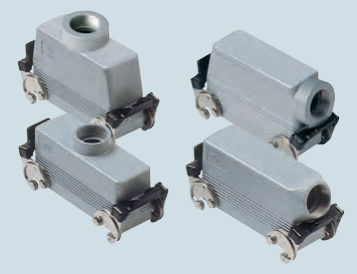

Vỏ chụp hoặc đế lắp giắc công nghiệp ILME: CH – CA và MH – MA vỏ/đế cỡ “104.27” bản tiêu chuẩn C-TYPE. Dữ liệu lấy từ catalog ILME CN16, trang 268. Thông số hãng công bố, chưa kiểm chứng tại hiện trường.
Mã đặt hàng
| Mô tả | Mã hàng |
|---|---|
| Pg M (có eyelet) (có loop) | |
| có cần gạt, cửa cáp bên hông (21 25) | CHO 24 X, MHO 24 X25 |
| có cần gạt, cửa cáp bên hông (32) | MHO 24 X32 |
| có cần gạt, cửa cáp bên hông, loại cao (21 32) | CAO 24 X, MAO 24 X32 |
| có cần gạt, cửa cáp bên hông, loại cao (29 40) | CAO 24 X29, MAO 24 X40 |
| có cần gạt, cửa cáp phía trên (21 25) | CHV 24 X, MHV 24 X25 |
| có cần gạt, cửa cáp phía trên (32) | MHV 24 X32 |
| có cần gạt, cửa cáp phía trên, loại cao (21 32) | CAV 24 X, MAV 24 X32 |
| có cần gạt, cửa cáp phía trên, loại cao (29 40) | CAV 24 X29, MAV 24 X40 |
| có 4 chốt (dùng cho vỏ/đế có 2 cần gạt có gioăng) | CHC 24, CHC 24 S |
| có 4 chốt và gioăng (dùng cho vỏ/đế có 2 cần gạt) | CHC 24 C |
| có 2 chốt (dùng cho vỏ/đế có 1 cần gạt có gioăng) | CHC 24 L, CHC 24 SL |
| có 2 cần gạt (dùng cho vỏ chụp có 4 chốt) | CHC 24 G |
| có 1 cần gạt (dùng cho vỏ chụp có 2 chốt) | CHC 24 LG |
Thông số kỹ thuật
- CHI/CHP/CAP 24 CS/CP/C
- MHP/MAP 24 CS/CP
- CHO/CAO 24 X và CHV/CAV 24 X
- MHO/MAO 24 X và MHV/MAV 24 X dust protection nắp CHCP 24 page 496 eyelet loop Type 4/4X/12 E N 6 0 5 2 9 IP66 I E C 2 9 6 0 5
- Khoảng cách tâm lõi: 104 x 27 mm
Liên hệ báo giá và tư vấn thay thế tương đương: Công ty Tiến Phát. Chân tiếp xúc và lõi giữa các hãng không mặc định dùng lẫn nhau, cần đối chiếu mã trước khi đặt hàng.
