56 pin TTU anti-open circuit connector (250V 10A 8+8（anti-open circuit）+40) thuộc nhóm Personalized Product Series trong catalog giắc cắm công nghiệp WAIN 2024. Trang này liệt kê 2 mã đặt hàng (Order No.) kèm thông số theo catalog để anh/chị tra cứu và đặt hàng. Tiến Phát cung cấp, tư vấn chọn đúng mã theo ứng dụng.
Thông số kỹ thuật theo catalog
| Tiêu chuẩn | DIN EN 60 664 DIN EN 61 984 |
|---|---|
| Số tiếp điểm | 8+8（anti-open circuit） +40 |
| Dòng định mức | 10A |
| Điện áp định mức | 250V |
| Điện áp xung định mức | 4kV |
| Điện trở cách điện | ≥10 10Ω |
| Flammability acc. to UL 94 | V0 |
| Vật liệu | PC |
| Nhiệt độ làm việc | -40℃…+125℃ |
| Contacts | 56 pin |
| Vật liệu | copper alloy |
| Surface | silver plated/gold plated |
| Điện trở tiếp xúc | ≤3mΩ |
| Terminal | Screw terminal |
| Tiết diện dây | 0.75-2.5mm 2（18-14AWG） |
| Terminal | Crimp terminal |
| Tiết diện dây | 0.14-2.5mm 2（26-14AWG） |
| Terminal | Crimp terminal |
| Tiết diện dây | 0.09-0.52mm 2（28-20AWG） |
| Vật liệu | PC |
| Sealing element | NBR |
| Flammability acc. to UL 94 | V0 |
| Nhiệt độ làm việc | -40℃…+125℃ |
| Cấp bảo vệ (IP) | IP65 |
Nguồn: catalog WAIN 2024; giá trị mang tính tham khảo, thiết kế thực tế cần đối chiếu đường cong giảm tải và điều kiện lắp đặt.
Bảng mã đặt hàng (Order No.)
Anti-Open Lõi giắc Vỏ giắc (hood) cáp vào bên hông Connector
Anti-Open Inserts Hoods, side entry Connector
| screw | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| M32 | HDC.P-TEH-4B-M32 | 119 000 430 5001 |
Đế giắc, bulkhead mounting
Housings, bulkhead mounting
| Lõi giắc | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Female | HDC.P-BKH-2L | 119 000 349 5001 |

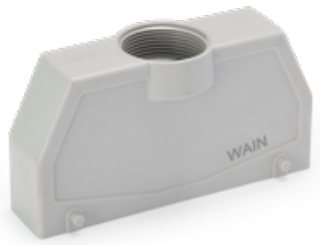

56 pin TTU anti-open circuit connector WAIN – HDC.P-TEH-4B-M32. (Nguồn: catalog WAIN 2024)
Lưu ý khi chọn và lắp đặt
- Ngắt điện hoàn toàn trước khi đấu nối hoặc tháo lắp; luôn đấu dây tiếp địa PE (nếu có).
- Chọn đúng tiết diện dây, kiểu đấu nối và dụng cụ theo catalog.
- Chọn vỏ/đế/lõi giắc cùng cỡ, kiểm tra điện áp, dòng và cấp bảo vệ IP theo môi trường thực tế.
