D-Sub-044 (Remark: SPQ is 1pc) thuộc nhóm Personalized Product Series trong catalog giắc cắm công nghiệp WAIN 2024. Trang này liệt kê 4 mã đặt hàng (Order No.) kèm thông số theo catalog để anh/chị tra cứu và đặt hàng. Tiến Phát cung cấp, tư vấn chọn đúng mã theo ứng dụng.
Thông số kỹ thuật theo catalog
| Tiêu chuẩn | DIN EN 60 664 DIN EN 61 984 |
|---|---|
| Dòng định mức | 3A |
| Điện áp định mức | 40V |
| Điện áp xung định mức | 0.5kV |
| Điện trở cách điện | ≥10 10Ω |
| Flammability（UL94） | V0 |
| Vật liệu | PBT+copper alloy |
| Nhiệt độ làm việc | -40℃…+105℃ |
| Vật liệu | copper alloy |
| Surface | Nickel plated floating gold |
| Điện trở tiếp xúc | ≤3mΩ |
| Dòng định mức | 3A |
| Tiết diện dây | 0.09-0.25mm 2（28-24 AWG） |
| Vật liệu | Zinc die-cast |
| Surface | nickel plating |
| Locking element | 1 lever |
| Vật liệu | Stainless steel |
| Sealing element | NBR |
| Flammability acc. to UL 94 | V0 |
| Nhiệt độ làm việc | -40℃~+125℃ |
| Cấp bảo vệ (IP) | IP65 |
Nguồn: catalog WAIN 2024; giá trị mang tính tham khảo, thiết kế thực tế cần đối chiếu đường cong giảm tải và điều kiện lắp đặt.
Bảng mã đặt hàng (Order No.)
SERIES Lõi giắc
SERIES Inserts
| Lõi giắc | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Male | DB-A044MC | 998 002 099 0007 |
| Female | DB-A044FC | 998 002 099 0008 |
Số chân
Contacts
| Description | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Male | CSNM/DB-0.25P | 998 002 099 0009 |
| Female | CSNF/DB-0.25P | 998 002 099 0010 |

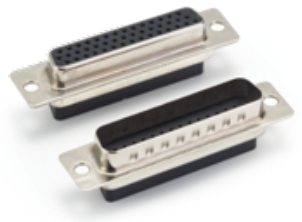

D-Sub-044 WAIN – DB-A044MC. (Nguồn: catalog WAIN 2024)
Lưu ý khi chọn và lắp đặt
- Ngắt điện hoàn toàn trước khi đấu nối hoặc tháo lắp; luôn đấu dây tiếp địa PE (nếu có).
- Chọn đúng tiết diện dây, kiểu đấu nối và dụng cụ theo catalog.
- Chọn vỏ/đế/lõi giắc cùng cỡ, kiểm tra điện áp, dòng và cấp bảo vệ IP theo môi trường thực tế.
Báo giá và tư vấn kỹ thuật
Liên hệ Tiến Phát để nhận báo giá, tư vấn chọn mã và thời gian giao hàng cho DB-A044MC và các mã cùng nhóm. Thông tin lấy từ catalog WAIN 2024, có thể được hãng cập nhật; vui lòng xác nhận lại trước khi đặt hàng.
