HC-350 Heavy-current inserts (2000/4000V 350A) thuộc nhóm HC Series – Heavy-Current Inserts trong catalog giắc cắm công nghiệp WAIN 2024. Trang này liệt kê 15 mã đặt hàng (Order No.) kèm thông số theo catalog để anh/chị tra cứu và đặt hàng. Tiến Phát cung cấp, tư vấn chọn đúng mã theo ứng dụng.
Thông số kỹ thuật theo catalog
| Tiêu chuẩn | DIN EN 60 664 DIN EN 61 984 | |
|---|---|---|
| Dòng định mức | 350A | |
| Điện áp định mức | 2000V | |
| Điện áp xung định mức | 12kV | |
| Điện áp định mức | 4000V | |
| Điện áp xung định mức | 18kV | |
| Điện trở cách điện | ≥10 10Ω | |
| Vật liệu | polyamide | |
| Nhiệt độ làm việc | -40℃…+125℃ | |
| Flammability acc. to UL 94 | V0 | |
| Mechanical working life(mating cycles) | ≥500 | |
| Vật liệu | copper alloy | |
| Surface | hard-silver plated | |
| Điện trở tiếp xúc | ≤0.3mΩ | |
| mm 2 | 35 – 120 mm 2 | 24B Pressure tight hoods/housings with 3 modules |
| Max. insulation diameter | 22 mm | |
| Crimp dies | acc. to DIN 46 235 | |
| Pressing force | 130kN | Assembly Details |
| Vật liệu | stainless steel | |
| Tightening torque of the M3 fixing screws 0.5 Nm | Cut the cable head square and strip the insulation | |
| 12-10 | WAIN ELECTRICAL |
Nguồn: catalog WAIN 2024; giá trị mang tính tham khảo, thiết kế thực tế cần đối chiếu đường cong giảm tải và điều kiện lắp đặt.
Bảng mã đặt hàng (Order No.)
Lõi giắc Bấm terminal
Inserts Crimp terminal
| Insert | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Male | HC350-MC | 131 001 010 0101 |
| Female | HC350-FC | 131 001 020 0101 |
Bấm contacts Bấm contacts 350A
Crimp contacts Crimp contacts 350A
| Insert | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Silver plated | ① CHSM350-35 | 101 029 110 1701 |
| Silver plated | CHSF350-35G | 101 029 120 1703 |
| ② CHSM350-50 | 101 029 110 1801 | |
| CHSF350-50G | 101 029 120 1803 | |
| ③ CHSM350-70 | 101 029 110 1901 | |
| CHSF350-70G | 101 029 120 1903 | |
| ④ CHSM350-95 | 101 029 110 2001 | |
| CHSF350-95G | 101 029 120 2003 | |
| ⑤ CHSM350-120 | 101 029 110 2101 | |
| CHSF350-120G | 101 029 120 2103 |
Tools
| Wire gauge | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| Manual hydraulic clamp · 10-240mm² | TL05 | 198 001 001 0005 |
Hexagonal adapter[optional]
| Describe | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| metal version · for 350 Hoods/Housings | WNSC-M25M25/APT | 102 103 018 1001 |
with O-Ring
| Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|
| WNSC-M32M32/APT | 102 103 019 1001 |

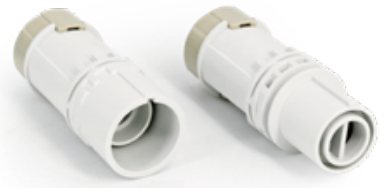

HC-350 Heavy-current inserts WAIN – HC350-MC. (Nguồn: catalog WAIN 2024)
Lưu ý khi chọn và lắp đặt
- Ngắt điện hoàn toàn trước khi đấu nối hoặc tháo lắp; luôn đấu dây tiếp địa PE (nếu có).
- Chọn đúng tiết diện dây, kiểu đấu nối và dụng cụ theo catalog.
- Chọn vỏ/đế/lõi giắc cùng cỡ, kiểm tra điện áp, dòng và cấp bảo vệ IP theo môi trường thực tế.
Báo giá và tư vấn kỹ thuật
Liên hệ Tiến Phát để nhận báo giá, tư vấn chọn mã và thời gian giao hàng cho HC350-MC và các mã cùng nhóm. Thông tin lấy từ catalog WAIN 2024, có thể được hãng cập nhật; vui lòng xác nhận lại trước khi đặt hàng.
