HD AV Extendible inserts (250V 10A 64+) thuộc nhóm HEAV – HDAV Series – Extendible Inserts trong catalog giắc cắm công nghiệp WAIN 2024. Trang này liệt kê 5 mã đặt hàng (Order No.) kèm thông số theo catalog để anh/chị tra cứu và đặt hàng. Tiến Phát cung cấp, tư vấn chọn đúng mã theo ứng dụng.
Thông số kỹ thuật theo catalog
| Tiêu chuẩn | DIN EN 60 664 DIN EN 61 984 | |
|---|---|---|
| Số tiếp điểm | 40,64+PE | |
| Dòng định mức | 10A | |
| Điện áp định mức | 250V | |
| Điện áp xung định mức | 4kV | |
| Pollution degree 2 also | 10A 230/400V 4kV 2 | |
| Rated voltage acc. to UL | 600V | |
| Điện trở cách điện | ≥10 10Ω | |
| Vật liệu | polycarbonate | |
| Nhiệt độ làm việc | -40℃…+125℃ | |
| Flammability acc. to UL 94 | V0 | |
| Vật liệu | copper alloy | |
| mating side | hard-silver plated | |
| termination side | tin plated | |
| Điện trở tiếp xúc | ≤10mΩ | |
| Tiết diện dây | 0.2-2.5mm² | |
| AWG | 24-14 | HD-064-M.AV/F.AV |
| Tightening/test torque | 0.5Nm | |
| 09-09 | WAIN ELECTRICAL |
Nguồn: catalog WAIN 2024; giá trị mang tính tham khảo, thiết kế thực tế cần đối chiếu đường cong giảm tải và điều kiện lắp đặt.
Bảng mã đặt hàng (Order No.)
Lõi giắc Đực, Screw terminal
Inserts Male, Screw terminal
| Size Description | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| 24B left hand version | HD-064-M.AV.L | 125 064 011 0101 |
| 24B right hand version | HD-064-M.AV.R | 125 064 011 0102 |
Cái, Screw terminal
Female, Screw terminal
| Size Description | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| 24B left hand version | HD-064-F.AV.L | 125 064 021 0101 |
| 24B right hand version | HD-064-F.AV.R | 125 064 021 0102 |
Fixing element
| Description | Mã (Designation) | Mã đặt hàng (Order No.) |
|---|---|---|
| for terminal block | FE-DAV | 198 002 003 0034 |

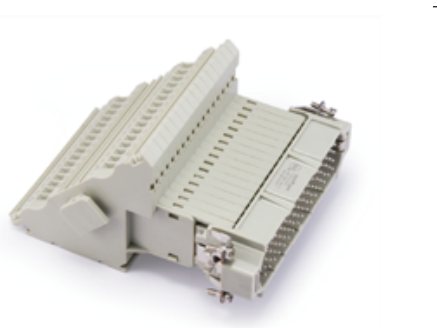

HD AV Extendible inserts WAIN – HD-064-M.AV.L. (Nguồn: catalog WAIN 2024)
Lưu ý khi chọn và lắp đặt
- Ngắt điện hoàn toàn trước khi đấu nối hoặc tháo lắp; luôn đấu dây tiếp địa PE (nếu có).
- Chọn đúng tiết diện dây, kiểu đấu nối và dụng cụ theo catalog.
- Chọn vỏ/đế/lõi giắc cùng cỡ, kiểm tra điện áp, dòng và cấp bảo vệ IP theo môi trường thực tế.
Báo giá và tư vấn kỹ thuật
Liên hệ Tiến Phát để nhận báo giá, tư vấn chọn mã và thời gian giao hàng cho HD-064-M.AV.L và các mã cùng nhóm. Thông tin lấy từ catalog WAIN 2024, có thể được hãng cập nhật; vui lòng xác nhận lại trước khi đặt hàng.
