Giắc cắm WAIN HK-012/2 là lõi giắc kết hợp (combination) có cả chân công suất lớn và chân tín hiệu trong cùng một lõi giắc. Theo đối chiếu catalog WAIN 2024 và catalog ILME, lõi giắc này là phương án thay thế cho ILME CX 12/2: cùng số cực, dòng và điện áp định mức theo catalog.
Thay thế ILME CX 12/2 bằng WAIN HK-012/2
| Kiểu đấu nối | ILME (đực / cái) | WAIN đực | Mã đặt hàng WAIN đực | WAIN cái | Mã đặt hàng WAIN cái |
|---|---|---|---|---|---|
| Đấu bấm (crimp) – chân tiếp xúc đặt riêng | CXM 12/2 / CXF 12/2 | HK-012/2-MC | 128 014 010 0001 | HK-012/2-FC | 128 014 020 0001 |
So sánh nhanh thông số ILME và WAIN
| Tiêu chí | ILME | WAIN |
|---|---|---|
| Số cực | ILME CX 12/2 (theo catalog ILME) | WAIN: 12 + 2 + PE |
| Dòng và điện áp | ILME: 40A 690V 8kV 3; 10A 160V 2,5kV 3; 10A 250V 4kV 2 | WAIN: Dòng – áp chân công suất: 40 A – 690 V – 8 kV (12 chân); Dòng – áp chân tín hiệu: 10 A – 250 V – 4 kV (2 chân) |
| Cỡ vỏ (enclosure) ILME tương ứng | ILME: size 77.27 | WAIN: xem mục vỏ/đế tương thích bên dưới |
Đối chiếu dựa trên catalog của hai hãng, chưa phải xác nhận hoán đổi 100% của nhà sản xuất. Trước khi thay, hãy kiểm tra bố trí chân, kích thước lắp, kiểu đấu nối, vỏ/đế và chân tiếp xúc. Chân tiếp xúc bấm của hai hãng cần tra riêng theo tiết diện dây, không mặc định dùng lẫn.
Thông số kỹ thuật WAIN HK-012/2
| Dòng – áp chân công suất | 40 A – 690 V – 8 kV (12 chân) |
|---|---|
| Dòng – áp chân tín hiệu | 10 A – 250 V – 4 kV (2 chân) |
| Số tiếp điểm | 12 / 2 (+ PE) |
| Điện áp theo UL | 600 / 300 V |
| Vật liệu tiếp điểm | Hợp kim đồng, mạ bạc cứng |
| Điện trở tiếp xúc | ≤ 1 mΩ (công suất), ≤ 3 mΩ (tín hiệu) |
| Tiết diện dây | 1,5–6 mm² (công suất), 0,14–2,5 mm² (tín hiệu) |
| Điện trở cách điện | ≥ 10¹⁰ Ω |
| Vật liệu thân lõi giắc | Polycarbonate (PC), chống cháy UL 94 V0 |
| Dải nhiệt độ làm việc | −40 °C … +125 °C |
| Tiêu chuẩn | DIN EN 60664, DIN EN 61984 |
Nguồn: catalog WAIN 2024; giá trị tham khảo, cần đối chiếu đường cong giảm tải và điều kiện lắp đặt.
Mã đặt hàng (Order No.)
| Kiểu đấu nối | Giắc đực | Mã đặt hàng | Giắc cái | Mã đặt hàng |
|---|---|---|---|---|
| Đấu bấm (crimp) – chân tiếp xúc đặt riêng | HK-012/2-MC | 128 014 010 0001 | HK-012/2-FC | 128 014 020 0001 |
Chân tiếp xúc, dụng cụ và phụ kiện kèm theo
| Mã | Mã đặt hàng |
|---|---|
| CDSM-0.25 | 101 017 110 0101 |
| CDSF-0.25 | 101 017 120 0101 |
| CDSM-0.37 | 101 017 110 0301 |
| CDSF-0.37 | 101 017 120 0301 |
| CDSM-0.50 | 101 017 110 0401 |
| CDSF-0.50 | 101 017 120 0401 |
| CDSM-0.75 | 101 017 110 0601 |
| CDSF-0.75 | 101 017 120 0601 |
| CDSM-1.0 | 101 017 110 0801 |
| CDSF-1.0 | 101 017 120 0801 |
| CDSM-1.5 | 101 017 110 0901 |
| CDSF-1.5 | 101 017 120 0901 |
| CDSM-2.5 | 101 017 110 1001 |
| CDSF-2.5 | 101 017 120 1001 |
| CDGM-0.25 | 101 017 210 0101 |
| CDGF-0.25 | 101 017 220 0101 |
| CDGM-0.37 | 101 017 210 0301 |
| CDGF-0.37 | 101 017 220 0301 |
| CDGM-0.50 | 101 017 210 0401 |
| CDGF-0.50 | 101 017 220 0401 |
| CDGM-0.75 | 101 017 210 0601 |
| CDGF-0.75 | 101 017 220 0601 |
| CDGM-1.0 | 101 017 210 0801 |
| CDGF-1.0 | 101 017 220 0801 |
| CDGM-1.5 | 101 017 210 0901 |
| CDGF-1.5 | 101 017 220 0901 |
| CDGM-2.5 | 101 017 210 1001 |
| CDGF-2.5 | 101 017 220 1001 |
| CCSM-1.5 | 101 023 110 0901 |
| CCSF-1.5 | 101 023 120 0901 |
| CCSM-2.5 | 101 023 110 1001 |
| CCSF-2.5 | 101 023 120 1001 |
| CCSM-4.0 | 101 023 110 1201 |
| CCSF-4.0 | 101 023 120 1201 |
| CCSM-6.0 | 101 023 110 1301 |
| CCSF-6.0 | 101 023 120 1301 |
| CCGM-1.5 | 101 023 210 0901 |
| CCGF-1.5 | 101 023 220 0901 |
| CCGM-2.5 | 101 023 210 1001 |
| CCGF-2.5 | 101 023 220 1001 |
| CCGM-4.0 | 101 023 210 1201 |
| CCGF-4.0 | 101 023 220 1201 |
| CCGM-6.0 | 101 023 210 1301 |
| CCGF-6.0 | 101 023 220 1301 |
| TL02G | 198 001 001 0011 |
| TL02-0G | 198 001 001 0012 |
| TL00 | 198 001 000 0001 |
| TL06G | 198 001 000 0009 |
Vỏ và đế giắc tương thích
Theo catalog WAIN: size16B. Chúng tôi hỗ trợ chọn vỏ (hood) và đế (housing) WAIN tương ứng với vỏ ILME đang dùng.

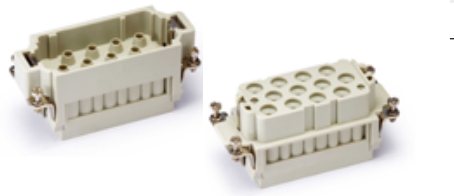

Lõi giắc WAIN HK-012/2 thay thế ILME CX 12/2. (Nguồn: catalog WAIN 2024)
Câu hỏi thường gặp
WAIN HK-012/2 có thay được ILME CX 12/2 không?
Hai lõi giắc cùng số cực, dòng và điện áp định mức theo catalog; thường thay được khi cùng cỡ vỏ và cùng kiểu đấu nối. Hãy kiểm tra bố trí chân và kích thước thực tế, hoặc liên hệ để chúng tôi kiểm tra giúp.
Có cần đổi vỏ và đế khi chuyển sang WAIN không?
Thường chỉ cần chọn vỏ/đế cùng cỡ. Nhiều khách giữ vỏ/đế ILME và chỉ đổi lõi giắc, nhưng cần xác nhận khớp lắp trước.
Chân tiếp xúc bấm có dùng lẫn giữa ILME và WAIN được không?
Không nên mặc định. Hãy dùng chân tiếp xúc theo bảng mã của WAIN và dụng cụ bấm phù hợp, đúng tiết diện dây.
