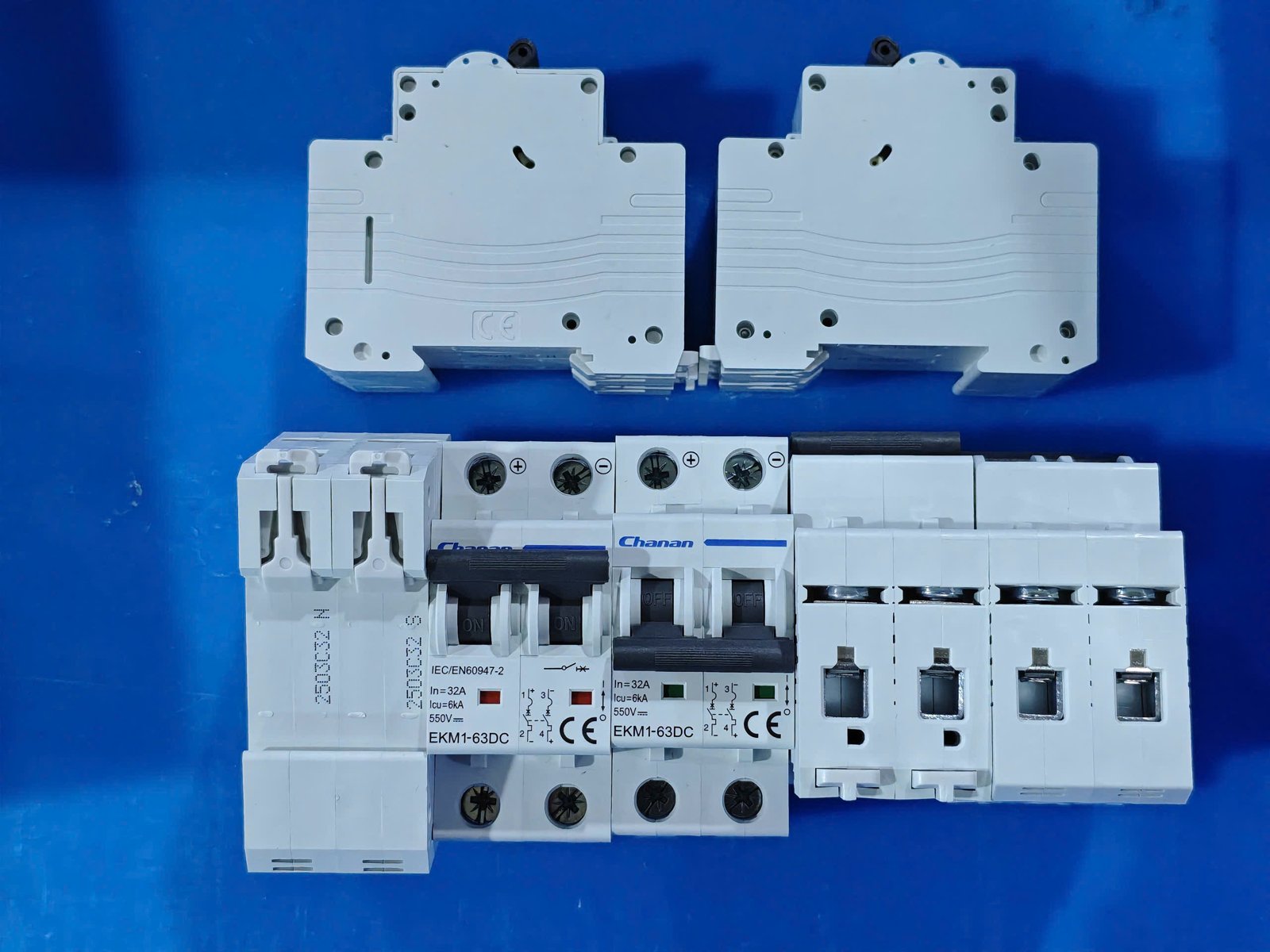

Aptomat DC Chanan EKM1-63DC (1–63A, đến 1000VDC)
Aptomat (MCB) một chiều gắn thanh DIN cho mạch dàn pin mặt trời và hệ một chiều khác. Đấu nối theo sơ đồ đấu dây của hãng (có cực tính). Nguồn: catalogue Chanan.
Thông số chính (hãng công bố)
| Hạng mục | Giá trị |
|---|---|
| Tiêu chuẩn | IEC/EN 60947-2 |
| Bảo vệ | Quá dòng và ngắn mạch (nhiệt – từ) |
| Số cực / điện áp định mức | 1P: 250 VDC; 2P: 500 VDC; 4P: 1000 VDC |
| Dòng định mức In | 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| Khả năng cắt | 6000 A |
| Điện áp xung chịu đựng (1,2/50) | 4000 V |
| Điện áp thử cách điện 1 phút | 3 kV |
| Đặc tính nhiệt | (1,05–1,30) x In |
| Đặc tính từ | (8–12) x In |
| Tuổi thọ | Điện 4000 chu kỳ; cơ 10000 chu kỳ |
| Cấp bảo vệ | IP20 |
| Nhiệt độ | -5 °C đến +40 °C, độ ẩm tối đa 95% |
| Tiết diện dây tối đa | 25 mm²; mô men siết 2,5 N.m |
| Lắp đặt | Thanh DIN 35 mm; đấu nối theo sơ đồ hãng |
Cảnh báo an toàn
- Chỉ kỹ thuật viên điện được đào tạo mới lắp đặt, đấu nối và bảo trì.
- Ngắt toàn bộ nguồn (lưới, máy phát, dàn pin mặt trời) và khóa treo biển cảnh báo trước khi thao tác; kiểm tra không còn điện bằng đồng hồ đo đúng cấp điện áp.
- Mạch DC từ dàn pin vẫn có điện khi có ánh sáng dù đã ngắt lưới: che tấm pin hoặc cô lập dây chuỗi trước khi thao tác.
- Đấu sai cực tính hoặc sai sơ đồ có thể làm aptomat không cắt được hồ quang DC.
Liên hệ báo giá và tư vấn chọn model: Công ty Tiến Phát. Cho chúng tôi biết điện áp, dòng tải, loại lưới (1 pha/3 pha, TN-S/TT…) và nơi lắp để chọn đúng mã. Thông số trên đây là số liệu hãng công bố trong catalogue, chưa kiểm chứng tại hiện trường.
