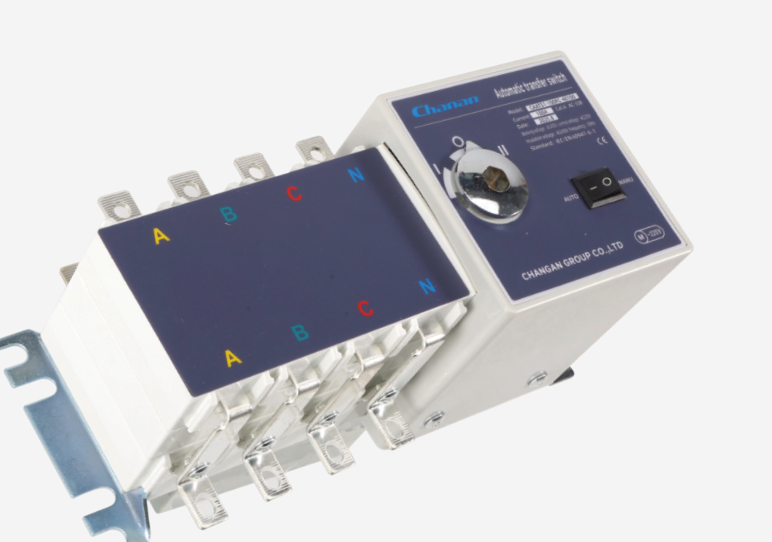

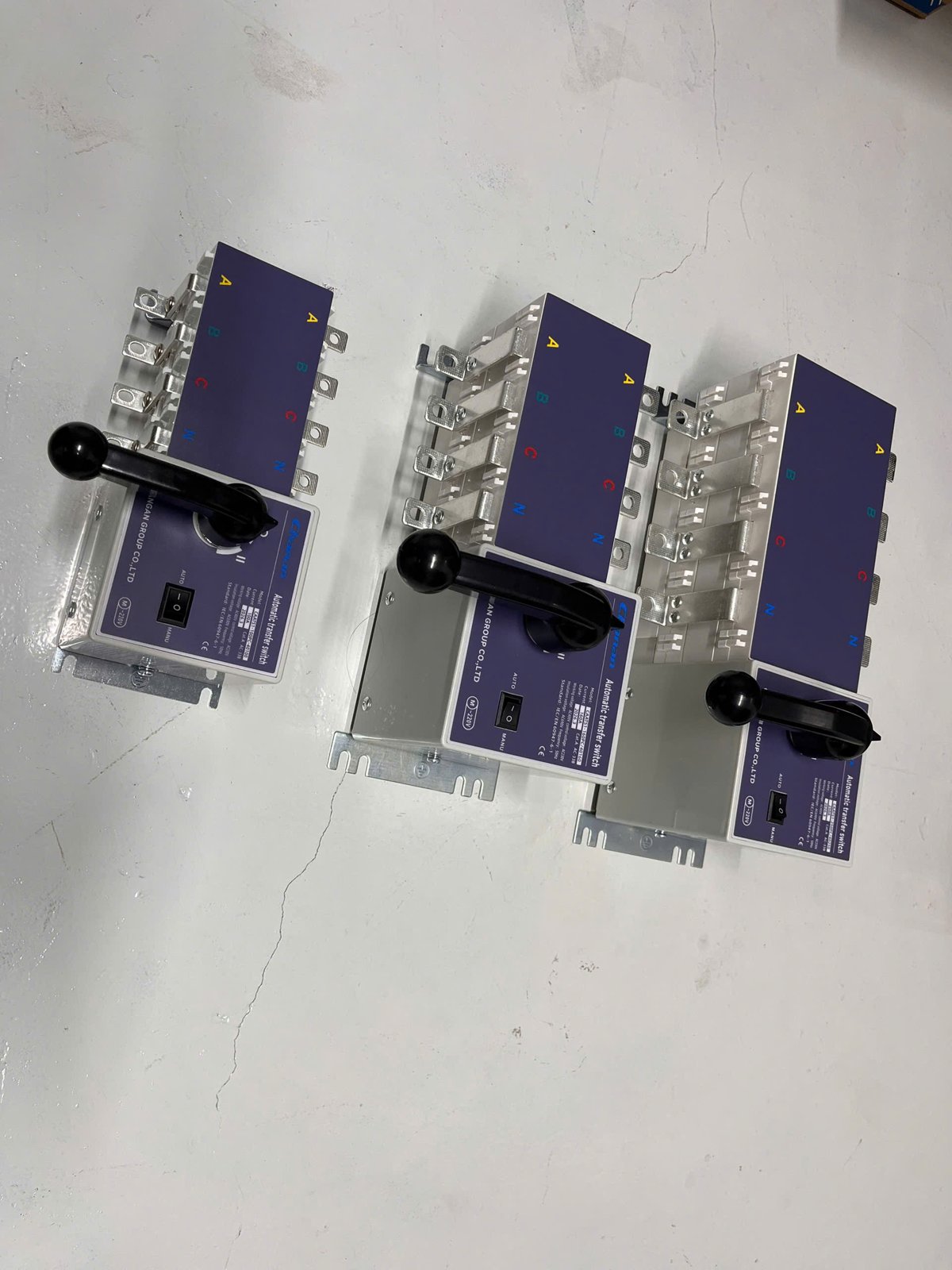

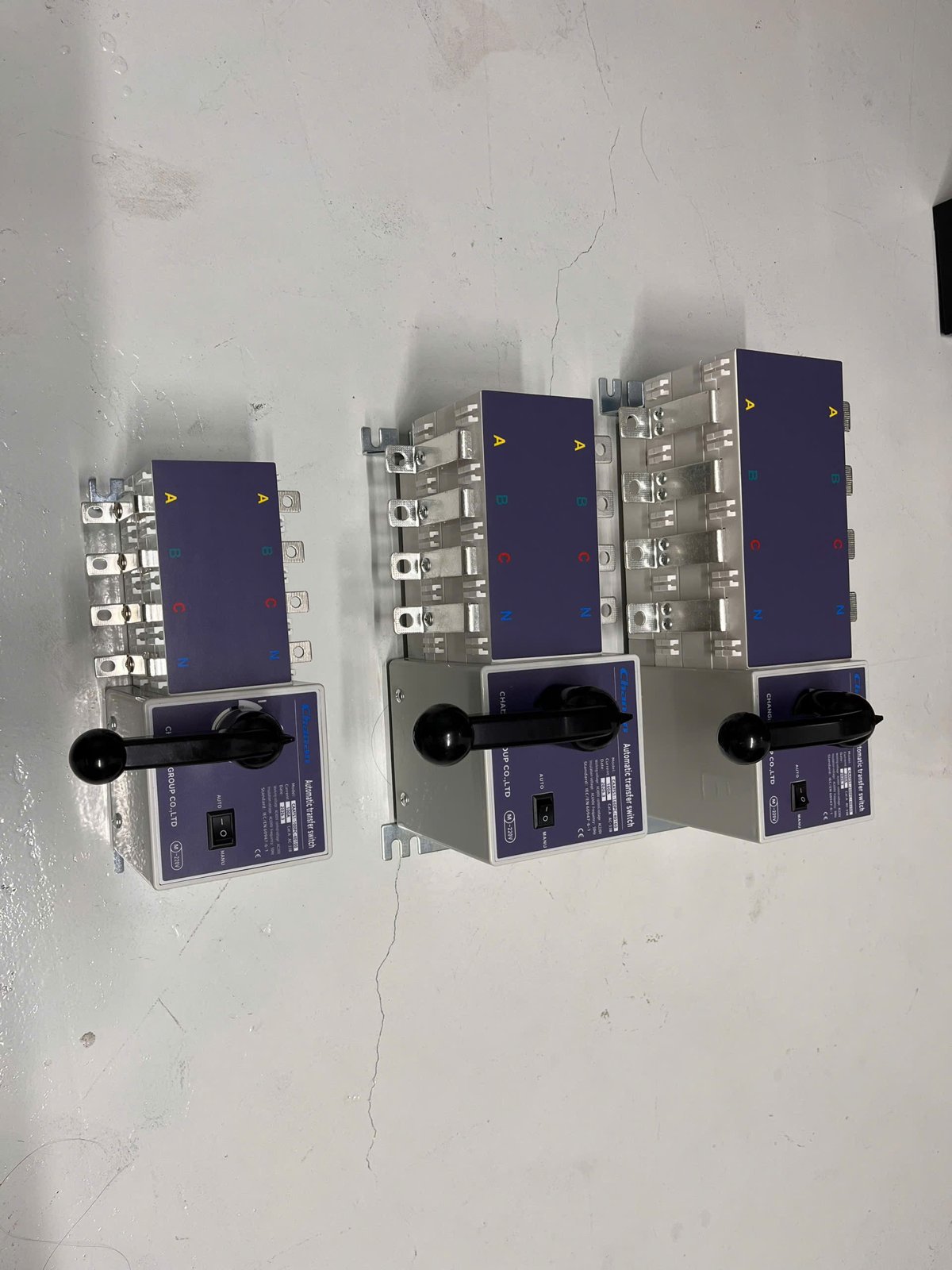

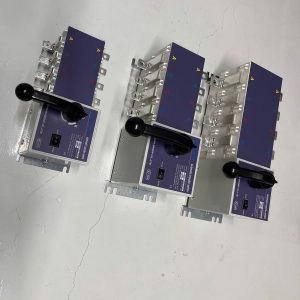

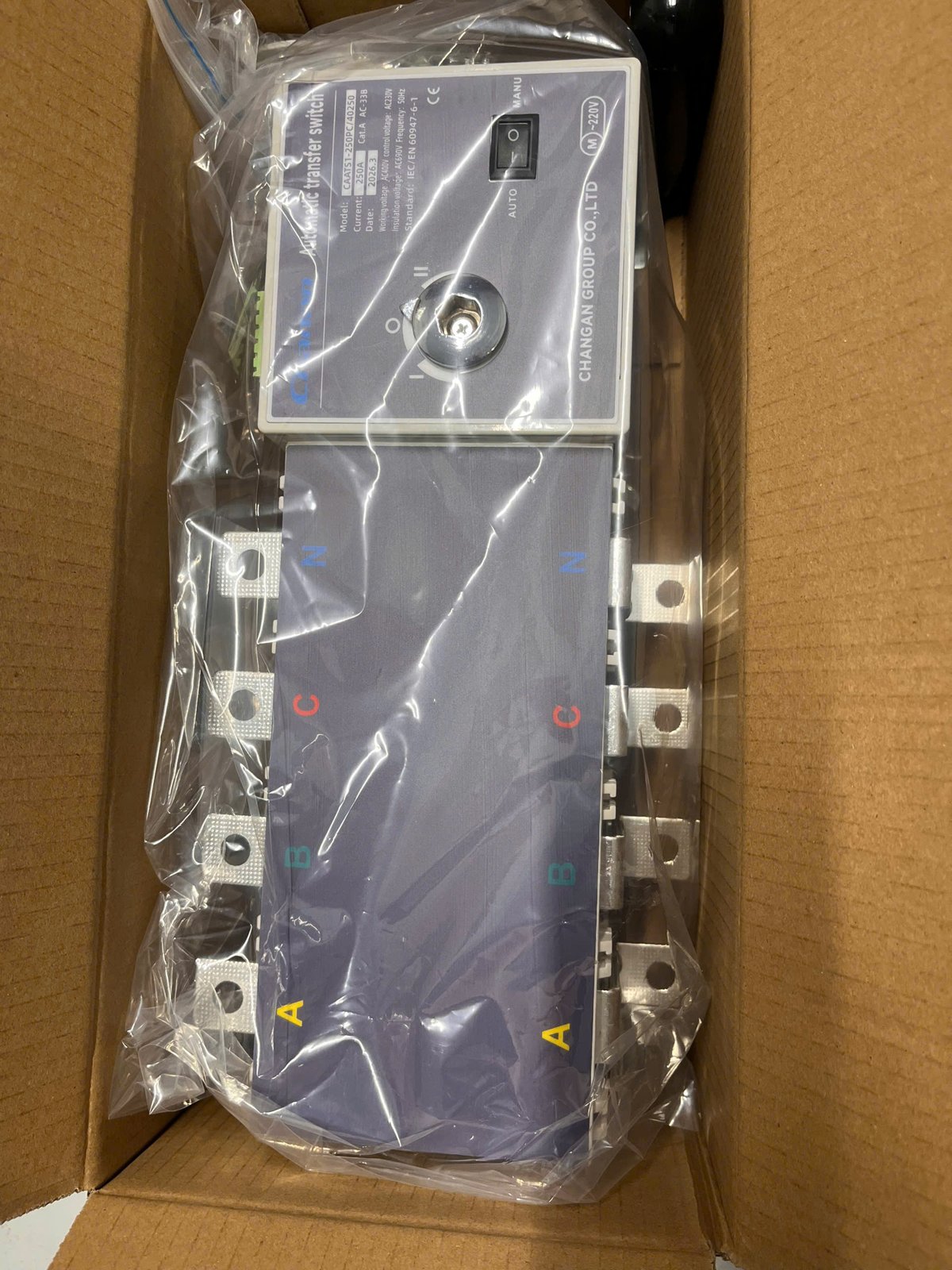

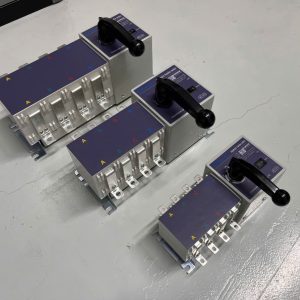

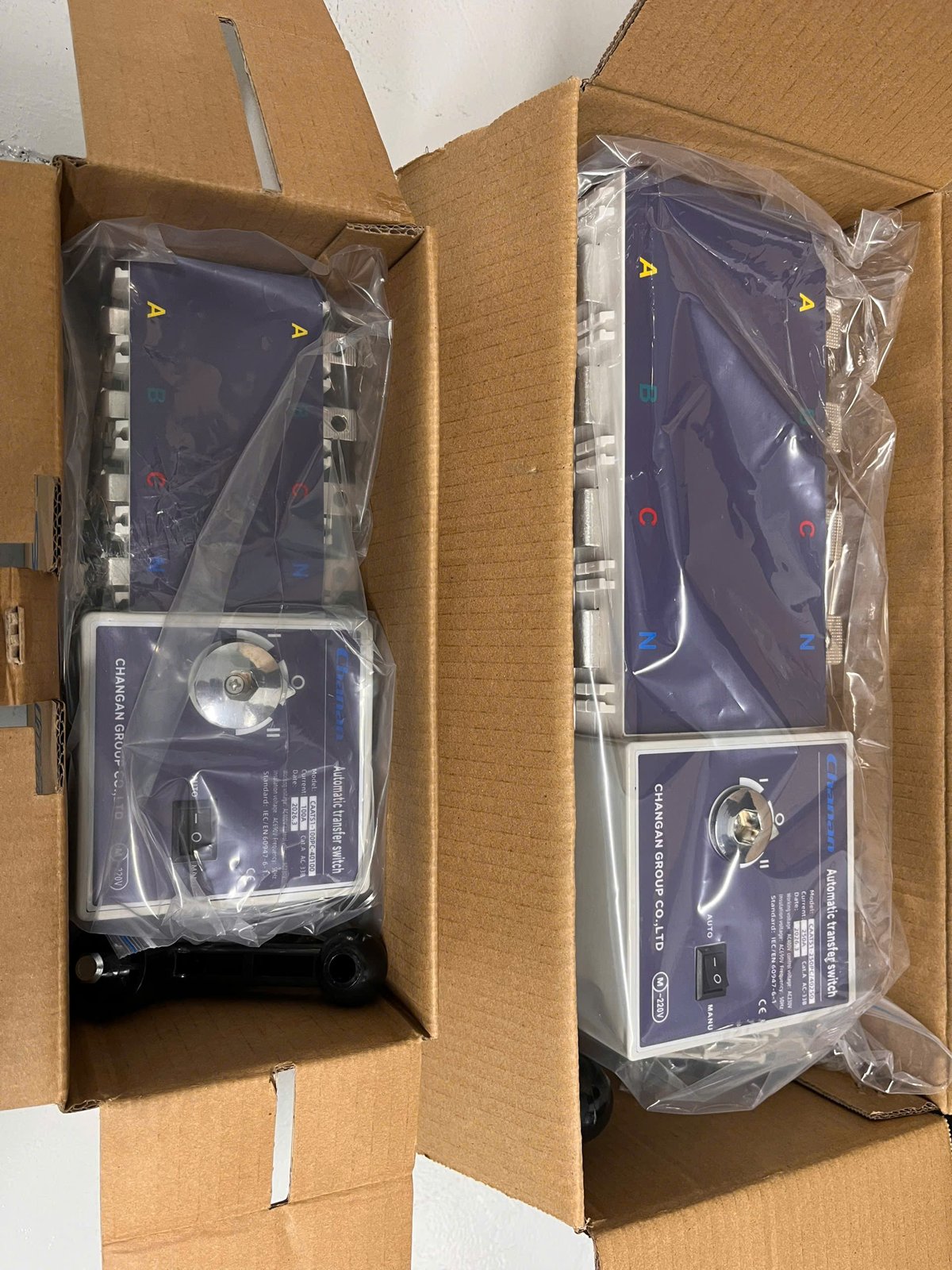

Bộ chuyển nguồn tự động ATS Chanan CAATS1 (20–1600A, 3 cực/4 cực)
Bộ chuyển nguồn tự động (ATS — thiết bị tự chuyển tải giữa hai nguồn: lưới điện chính và nguồn dự phòng như máy phát hoặc lưới thứ hai) loại công tắc tải, tích hợp sẵn bộ điều khiển. Dùng ở nơi không được phép mất điện như bệnh viện, ngân hàng, nhà cao tầng. Nguồn: catalogue Chanan CAATS1 (datasheet hãng).
Đặc điểm hãng công bố
- Điều khiển tích hợp (built-in controller); đấu nối mặt trước (front plate wiring).
- Chế độ chuyển: lưới sang lưới, lưới sang máy phát; tự chuyển và tự trở lại.
- Cấu trúc nhỏ gọn, dòng lớn; tiếp điểm kép, thao tác không hồ quang (hãng ghi “zero flashover”).
- Khóa liên động điện và cơ; có khóa treo (padlock) để bảo trì an toàn; chỉ thị ba vị trí I – 0 – II.
- Bốn kiểu thao tác: tay khẩn cấp, điều khiển từ xa bằng điện, ngắt khẩn cấp, tự động.
- Tuổi thọ cơ khí hãng ghi trên 8000 lần.
Thông số chính (hãng công bố)
| Hạng mục | Giá trị |
|---|---|
| Dòng định mức | 20, 40, 63, 80, 100, 125, 160, 250, 400, 630, 800, 1000, 1250, 1600 A (bảng thông số); khung sản phẩm hãng liệt kê đến 3200 A |
| Số cực | 3 hoặc 4 |
| Điện áp làm việc | AC 400 V |
| Điện áp cách điện | 750 V (đến 250 A); 1000 V (từ 400 A) |
| Điện áp xung chịu đựng | 8 kV (đến 250 A); 12 kV (từ 400 A) |
| Điện áp điều khiển | AC 220 V |
| Khả năng đóng / cắt | 10Ie / 8Ie |
| Loại | Công tắc tải (PC class) |
| Tiêu chuẩn | GB/T 14048.11-2016; IEC 60947-6-1 / IEC 60947-3 |
Khối lượng theo dòng định mức
| Dòng (A) | 20 | 40 | 63 | 80 | 100 | 125 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Khối lượng (kg) | 7,0 | 7,2 | 7,2 | 7,2 | 7,5 | 7,5 | 8,8 | 9,0 | 16,5 | 17 | 32 | 36 | 40 | 43 |
Lưu ý: bảng dòng ngắn mạch, dòng chịu ngắn hạn và thời gian chuyển đổi theo từng cấp dòng xem trực tiếp trong datasheet hãng trang 5; Tiến Phát sẽ gửi kèm khi báo giá. Tài liệu hãng ghi lẫn tên “EKATS1” và “CAATS1” cho cùng dòng.
Cảnh báo an toàn
- Chỉ kỹ thuật viên điện được đào tạo mới lắp đặt, đấu nối và bảo trì.
- Ngắt toàn bộ nguồn (lưới, máy phát, dàn pin mặt trời) và khóa treo biển cảnh báo trước khi thao tác; kiểm tra không còn điện bằng đồng hồ đo đúng cấp điện áp.
- Sau khi lắp, thử chuyển nguồn có tải nhẹ trước; không để hai nguồn đấu song song.
Liên hệ báo giá và tư vấn chọn model: Công ty Tiến Phát. Cho chúng tôi biết điện áp, dòng tải, loại lưới (1 pha/3 pha, TN-S/TT…) và nơi lắp để chọn đúng mã. Thông số trên đây là số liệu hãng công bố trong catalogue, chưa kiểm chứng tại hiện trường.
