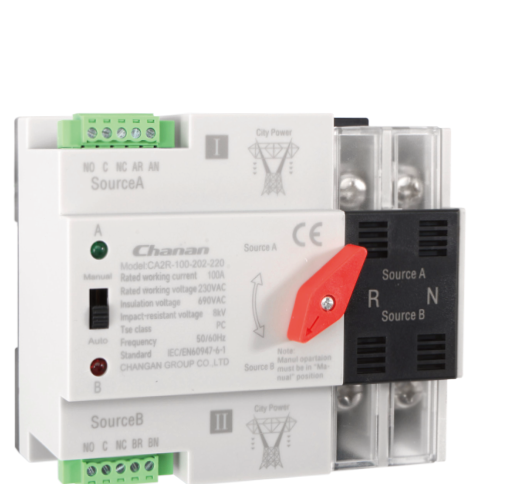

Bộ chuyển nguồn tự động ATS Chanan CA2R (16–125A, gắn thanh DIN)
ATS nhỏ gọn gắn thanh DIN cho tủ phân phối, dòng đến 125 A, 2 đến 4 cực. Dùng để chuyển giữa lưới điện và nguồn dự phòng; bản “loại năng lượng mặt trời” dùng nguồn A là điện từ biến tần của dàn pin mặt trời, nguồn B bắt buộc nối lưới điện. Nguồn: catalogue Chanan CA2R (datasheet hãng).
Thông số chính (hãng công bố)
| Hạng mục | Giá trị |
|---|---|
| Dòng định mức Ie | 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 A |
| Số cực | 2P, 3P, 4P |
| Điện áp định mức Ue | 2P: AC 230 V; 3P/4P: AC 400 V |
| Điện áp cách điện Ui | AC 690 V |
| Loại | PC (đóng cắt được tải mà không sinh dòng ngắn mạch) |
| Nhóm sử dụng | AC-33iB |
| Tuổi thọ | Điện 2000 lần; cơ 5000 lần |
| Dòng ngắn mạch có điều kiện Iq | 50 kA (cầu chì bảo vệ RT16-00-63A theo hãng) |
| Điện áp xung chịu đựng | 8 kV |
| Điện áp điều khiển | AC 220 V 50 Hz, làm việc đúng ở 85%–110% Ue; mạch phụ AC 220 V/110 V 50/60 Hz |
| Thời gian chuyển / trở lại / ngắt | Mỗi mốc dưới 50 ms |
| Nhiệt độ | -5 °C đến +40 °C (trung bình 24 giờ không quá 35 °C) |
| Chiều dài thân | 2P: 107,5 mm; 3P: 125 mm; 4P: 142,5 mm |
| Tiêu chuẩn | IEC 60947-6-1, IEC 60947-3 |
Loại lưới và loại năng lượng mặt trời
- Loại thường: nguồn A là điện lưới, nguồn B là nguồn dự phòng (máy phát).
- Loại năng lượng mặt trời: nguồn A là dàn pin qua biến tần (đầu ra AC), nguồn B phải nối vào điện lưới.
- Hãng khuyến nghị thêm bảo vệ quá áp/thấp áp cho mạch.
Cảnh báo an toàn
- Chỉ kỹ thuật viên điện được đào tạo mới lắp đặt, đấu nối và bảo trì.
- Ngắt toàn bộ nguồn (lưới, máy phát, dàn pin mặt trời) và khóa treo biển cảnh báo trước khi thao tác; kiểm tra không còn điện bằng đồng hồ đo đúng cấp điện áp.
- Hãng cảnh báo: bản điều khiển 220 V dùng ở điện áp dưới 190 V sẽ cháy; bản 110 V dùng dưới 95 V sẽ cháy. Nên có thiết bị bảo vệ quá/thấp áp.
- Khoảng cách an toàn hãng nêu: S1 > 30 mm, S2 > 203 mm.
Liên hệ báo giá và tư vấn chọn model: Công ty Tiến Phát. Cho chúng tôi biết điện áp, dòng tải, loại lưới (1 pha/3 pha, TN-S/TT…) và nơi lắp để chọn đúng mã. Thông số trên đây là số liệu hãng công bố trong catalogue, chưa kiểm chứng tại hiện trường.
