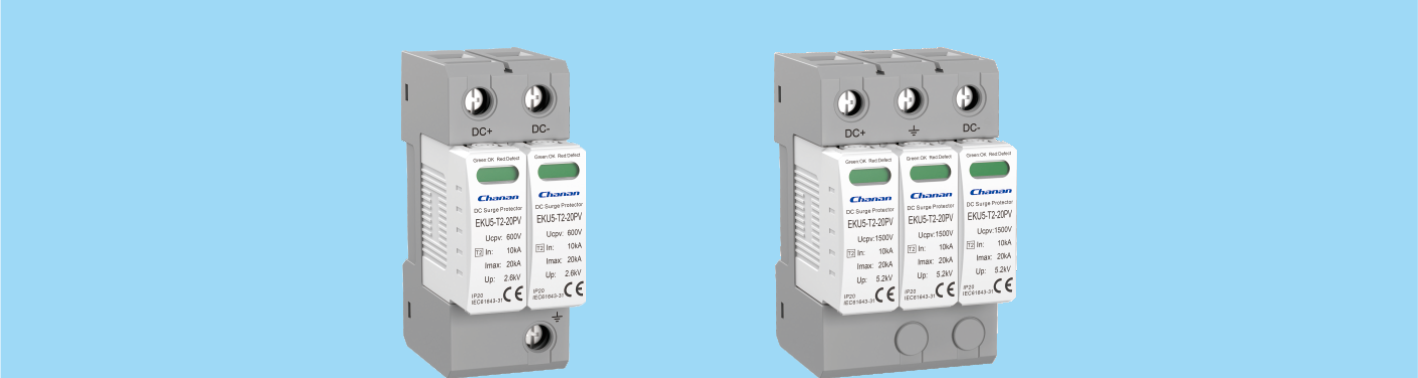

Chống sét lan truyền DC cho điện mặt trời Chanan (ETEK) EKU5-T2-20PV – Type 2, 20kA, 600–1500VDC
SPD Type 2 gắn thanh DIN dùng ở hộp nối chuỗi pin (string box) và đầu vào biến tần của hệ điện mặt trời. Có bản kèm báo từ xa (hậu tố S). Nguồn: catalogue Chanan.
Thông số chính (hãng công bố)
| Hạng mục | Giá trị |
|---|---|
| Tiêu chuẩn | IEC/EN 61643-31 |
| Số mô-đun | 2 mô-đun (2P) hoặc 3 mô-đun (3P) |
| Vị trí dùng | Hộp nối chuỗi, đầu vào biến tần |
| Chế độ bảo vệ | (DC+)–PE, (DC–)–PE, (DC+)–(DC–) |
| Điện áp DC làm việc liên tục Ucpv | 600, 800, 1000, 1500 V |
| Dòng xả danh định In (8/20 µs) | 10 kA |
| Dòng xả cực đại Imax / tổng | 20 kA / 20 kA |
| Mức bảo vệ điện áp Up (2P) | 2,6 kV (600 V); 3,5 kV (800 V); 4,0 kV (1000 V) |
| Mức bảo vệ điện áp Up (3P) | 4,0 kV (1000 V); 5,2 kV (1500 V) |
| Thời gian đáp ứng | ≤ 25 ns |
| Phần tử bảo vệ | Varistor năng lượng cao (MOV) |
| Chỉ thị | Xanh/Đỏ |
| Tiết diện dây | 4–35 mm² |
| Nhiệt độ làm việc | -40 °C đến +80 °C |
| Vỏ / cấp bảo vệ | Nhựa UL94-V0; IP20 (lắp trong tủ) |
| Lắp đặt | Thanh DIN 35 mm (EN 60715) |
Danh sách mã
| Số mô-đun | 600 VDC | 800 VDC | 1000 VDC | 1500 VDC |
|---|---|---|---|---|
| 2 mô-đun | EKU5-T2-20PV-2M600 | EKU5-T2-20PV-2M800 | EKU5-T2-20PV-2M1000 | – |
| 3 mô-đun | – | – | EKU5-T2-20PV-3M1000 | EKU5-T2-20PV-3M1500 |
| 2 mô-đun, có báo từ xa | EKU5-T2-20PV-2M600S | EKU5-T2-20PV-2M800S | EKU5-T2-20PV-2M1000S | – |
| 3 mô-đun, có báo từ xa | – | – | EKU5-T2-20PV-3M1000S | EKU5-T2-20PV-3M1500S |
Cảnh báo an toàn
- Chỉ kỹ thuật viên điện được đào tạo mới lắp đặt, đấu nối và bảo trì.
- Ngắt toàn bộ nguồn (lưới, máy phát, dàn pin mặt trời) và khóa treo biển cảnh báo trước khi thao tác; kiểm tra không còn điện bằng đồng hồ đo đúng cấp điện áp.
- Dàn pin có điện áp DC khi có nắng dù đã ngắt biến tần: che tấm hoặc cô lập chuỗi trước khi mở hộp.
- Chọn Ucpv cao hơn điện áp hở mạch lớn nhất của chuỗi (tính cả hệ số nhiệt độ thấp); chọn thấp hơn sẽ làm SPD hỏng.
- Nối đất đúng, dây nối ngắn; khi chỉ thị đỏ phải thay mô-đun.
Liên hệ báo giá và tư vấn chọn model: Công ty Tiến Phát. Cho chúng tôi biết điện áp, dòng tải, loại lưới (1 pha/3 pha, TN-S/TT…) và nơi lắp để chọn đúng mã. Thông số trên đây là số liệu hãng công bố trong catalogue, chưa kiểm chứng tại hiện trường.
